| Nguồn gốc | Trung Quốc |
| Hàng hiệu | DAWNERGY |
| Chứng nhận | CE/TELCORDIA |
| Số mô hình | GJFZY-48G.657A2 |
Cáp quang trong nhà 48 Sợi G657A2 GJFZY-48G.657A2
1.
| Nhận dạng | GJFZY-48G.657A2 | ||
| Ứng dụng | Cáp quang trong nhà | ||

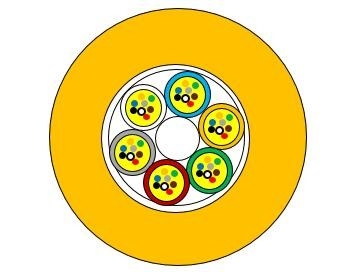

| Cấu hình |
| ||
| Phạm vi nhiệt độ | Lưu trữ và vận chuyển -20 đến +70°C | Cài đặt -20 đến +60°C | Hoạt động -20 đến +70°C |
| Tiêu chuẩn | IEC 60793-1, IEC 60793-2, IEC 60794-2-20 | ||
| Số kỹ thuật. | GL20200825323 | ||
| Tài liệu tham khảo khách hàng | Tiêu chuẩn chung | ||
| Số lượng sợi | 48 | |
| Phân đơn vị x sợi | 6x8 | |
| Chiều kính bên ngoài | mm | 9.5±0.5 |
| Trọng lượng | kg | 80±15% |
Lưu ý: độ dày vỏ không xem xét phần dây thắt, kích thước và giá trị không có độ khoan là giá trị danh nghĩa
| Trọng lượng kéo tối đa | Thời gian ngắn:1200N | ||
| Kháng nghiền / 10 cm | Thời gian ngắn: 1000 N | ||
| Khoảng bán kính uốn cong (cài đặt) | 20x cáp Ø | ||
| Phân tích uốn cong (hoạt động) | 10x cáp Ø | ||
Xem điểm 6: Phương pháp thử nghiệm
| Tiêu chuẩn | ITU-T G.657A2 UBIF®R7.5 | ||
| Hình ảnh | Sự suy giảm chất xơ | @ 1310 nm ≤ 0,40 dB/km | @ 1550 nm ≤ 0,30 dB/km |
| Chuỗi đường kính trường chế độ (MFD) | (8,6 ~ 9,2) ± 0,4 μm @ 1310nm | ||
| Độ dài sóng phân tán bằng không | 1300~1324 nm | ||
| Độ nghiêng phân tán bằng không | ≤ 0,092 ps/nm2 ∙km | ||
| Phân tán chế độ phân cực (PMD) | ≤0,2 ps/√km | ||
| Độ dài sóng cắt của cáp | ≤ 1260 nm | ||
Mất độ uốn nắn vĩ mô | @1550 nm ≤ 0,03 dB ≤ 0,10 dB ≤ 0,50 dB | @1625 nm ≤ 0,10 dB ≤ 0,20 dB ≤ 1,00 dB | |
| Địa hình học | Chiều kính lớp phủ | 125 ± 0,7 μm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤ 0,5 μm | ||
| Không hình tròn lớp phủ | ≤ 1,0% | ||
| Máy móc | Khả năng chống căng thẳng | ≥ 0,69 Gpa | |
| Kiểm tra | Điều kiện | Các tiêu chí chấp nhận |
Sức kéo | Độ bền kéo: xem điểm 3 |
|
Kháng nghiền | Crush: xem điểm 3 |
|
Tác động | Năng lượng va chạm: 5 J |
|
Đòn xoắn | Chiều dài mẫu: 2 m |
|
Quay lặp lại | bán kính uốn cong: 20x cáp Ø |
|
Chu kỳ nhiệt độ | -20°C→ +70°C |
|
Tất cả các phép đo quang học ở 1550 nm (G652D) hoặc 1300 nm (OM2/OM3/OM4)
| Loại cáp | Chiều dài Sự khoan dung | 2km -5% / +5% |
D*d*B trong cm |
| GJFZY-48G.657A2 | Loại trống Kích thước Trọng lượng | Gỗ dán 92*40*55 |
Kích thước bao gồm bảo vệ. Giá trị chỉ định, kích thước trống thực sự được cung cấp và trọng lượng có thể lệch.
