Giải pháp Sợi trong phòng (FTTR) sáng tạo
Tổng quan giải pháp

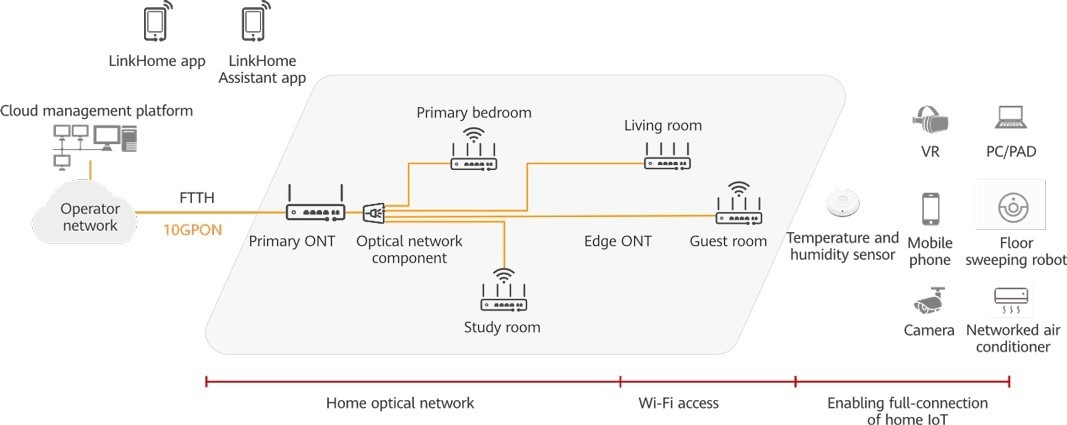

Giải pháp Wi-Fi toàn quang Fiber to the Room (FTTR) mở rộng trực tiếp sợi quang đến mỗi phòng, đạt được bảo hiểm gigabit ở khắp mọi nơi trong nhà.DawnergyInspiration Lab đề xuất một sợi cáp quang hợp chất quang điện sáng tạo và giải pháp xây dựng FTTR.Dawnergycó công nghệ và chuyên môn cần thiết cho ứng dụng mạng quang học.
Trường hợp FTTR tái thiết cho một 200m2biệt thự ba tầng
Gói băng thông rộng là 1000 Mbps. Cáp mạng trong phòng khách là cáp hạng 5 và chỉ sử dụng bốn lõi để kết thúc. Tốc độ là khoảng 70 Mbps gần bộ định tuyến không dây.Tầng hai và tầng ba cách APs rất xa., và tốc độ Wi-Fi là khoảng 20 Mbps.
1thTầng 2ngTầng 3rdLớp sàn
|
Điểm |
Số lượng |
Vị trí lắp đặt |
|---|---|---|
| ONT chính | 1 | Phòng khách |
| Edge ONT | 4 | Phòng khách và 3 phòng |
| Cáp quang | 5 | Từ hộp phân phối cáp nhà đến bức tường video phòng khách và 3 phòng, tổng cộng 5 |
| Bảng cáp quang | 4 | Một trên tường video và một trong mỗi 3 phòng ngủ |
| Cáp đệm bằng sợi | 4 | Bảng cáp quang đến cạnh ONT |
Trong ví dụ này, bốn cáp quang được đặt trong phòng khách, phòng ở tầng hai và phòng ở tầng ba thông qua các đường ống ẩn.Bởi vì hộp thông tin nhà là nhỏ và không gian bên trong là giới hạn, ONT chính được đặt trên tủ TV trong phòng khách. IPTV được kết nối với cổng mạng IPTV trên ONT chính.Có cáp điện mạnh trong ống điện yếu của một căn phòng khác trên tầng hai.Do đó, cáp quang được định tuyến trong chế độ tiếp xúc.
Các sản phẩm liên quan
Tùy chọn lắp ráp kết nối 2: Thiết bị kết nối được lắp ráp trên thực địa: (Tiêm epoxy, làm cứng, đánh bóng tất cả trong một): Dawnergy DA-PM100 series, xin tham khảohttps://www.fiberopticalsplitter.com/sale-15378106-da-pm100-field-assembled-connector-equipment-portable-for-5g.html
*** ONT chính và Edge ONT: Huawei OptiXstar series hoặc các thiết bị thương hiệu khác (của khách hàng) ***
