Khung phân phối sợi quang DA-ODF 960F

Khung phân phối quang của Dawnergy được thiết kế và sản xuất theo tiêu chuẩn ngành.Nó được sử dụng để kết cuối và phân phối cáp quang chính tại văn phòng trung tâm và có thể dễ dàng nhận ra việc kết nối, phân phối và lập lịch trình của các kênh cáp quang.Các chức năng chính của ODF bao gồm: cố định, tuốt và bảo vệ cáp quang, đầu cuối sợi quang, lập kế hoạch cho sợi quang, bảo vệ và lưu trữ lõi cáp quang, bím tóc và dây nối.Trong khi đó, các mô-đun giá trị gia tăng như bộ tách quang và bộ ghép kênh phân chia bước sóng có thể được lắp đặt nếu khách hàng yêu cầu.Chúng được ứng dụng rộng rãi trong các mạng truyền thông cáp quang và có thể áp dụng cho các văn phòng trung tâm và các điểm kết nối chéo trong mạng truy cập quang.

Thiết kế Khung MODF cho cáp có dạng CO, với nối mô-đun ODF và kết nối với thiết bị hoặc mô-đun khác bằng cáp Dây nối.Kết cấu tủ kín, chắc chắn, dễ lắp đặt hoặc di chuyển cáp quang khi cần thiết.

Đặc trưng

• Hoạt động hoàn toàn phía trước để nối, phân phối và gửi sợi quang;
• Cung cấp thanh dẫn hướng R ở cả hai bên của giá đỡ để vào/ra dây nối và bảo quản dây nối.R hướng dẫn lưu trữ dây vá cáp quang được đặt ở những vị trí thuận tiện, giúp vận hành và bảo trì hệ thống dễ dàng.
• Mặt trước được thiết kế dạng cửa mở, cửa khóa, cho phép nhìn thấy Module ODF bên trong.
• Thanh đỡ lắp khay Fusion Splicer, cho thiết bị kiểm tra, đồng bộ với giá đỡ
• Cho phép cài đặt thêm Module ODF khi có nhu cầu tăng dung lượng
• Khi mở rộng hoặc thu nhỏ Module ODF, thao tác dễ dàng, không ảnh hưởng đến Module ODF khác đang khai thác cũng như các kết nối đang sử dụng.
• Cho phép tách dây Patch và cáp quang, vào và ra ở cả mặt trên và mặt dưới
• Có khả năng chống bụi và côn trùng xâm nhập vào bên trong
• Lắp đặt giá đỡ dựa lưng vào nhau hoặc lắp đặt sát tường để tiết kiệm không gian.Mặt dưới và mặt trên của tủ thiết kế 4 điểm đỡ cố định cố định trên sàn, Cố định bằng thang máng cáp.
• Thiết kế mô-đun, công suất lớn, mật độ cao và thuận tiện khi mở rộng Dẫn cáp quang vào giá từ trên hoặc dưới giá;
• Cấu trúc khép kín hoàn toàn có cửa, không lộ dây vá sợi, bề ngoài dễ chịu và hiệu suất chống bụi tốt.
• Bộ điều hợp có thể được lắp đặt theo một góc so với mặt trước của tủ để tránh tia laser làm tổn thương mắt bạn và tạo điều kiện thuận lợi cho việc đi cáp.
• Có thể lắp đặt các mô-đun giá trị gia tăng như bộ tách quang và bộ suy giảm, giúp cho việc vận hành và lắp đặt trở nên thuận tiện và đáng tin cậy.
• Các phụ kiện vận hành cũng được cung cấp, giúp vận hành và bảo trì thuận tiện và đáng tin cậy.
• Tiếp đất cho toàn bộ tủ

Các ứng dụng

• Mạng truy cập FTTH
• Mạng viễn thông

Thông số kỹ thuật

Kiểu nối Operating Priđệ tử

1. Cáp 5. Dây nối sợi quang

2. Điểm nối 6. Bím tóc nhảy

3. Bím tóc phân phối sợi 7. Điểm nối

4. Bộ chuyển đổi 8. Cáp 1

Kích thước và công suất

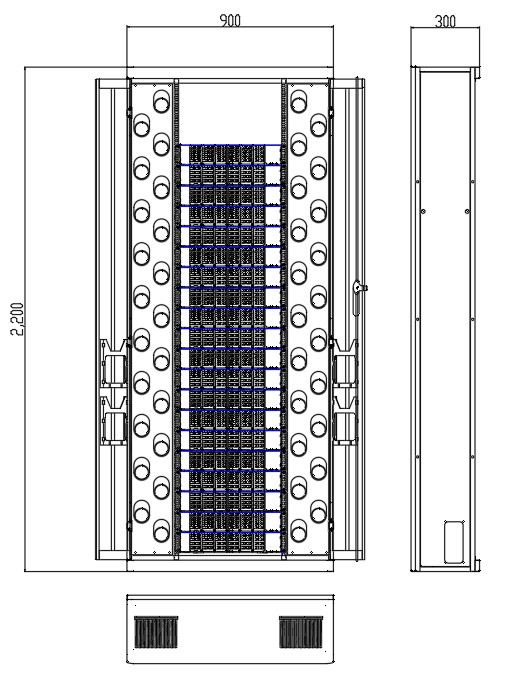

Bản vẽ (mm)

Kiểu phân phối Kiểu nối

Thông tin đặt hàng

Hướng dẫn cài đặt

Nội dung

1. Tổng quan

1.1. Cách sử dụng sản phẩm

1.2. Nguyên tắc hoạt động

1.3. Đặc điểm cấu trúc

1.4. Cấu trúc và định tuyến sợi

Kích thước và công suất

2. Thông số kỹ thuật công nghệ

2.1. Điều kiện hoạt động

2.2. Vật liệu chống điện

2.3. Chịu được điện áp:

3. Cài đặt

3．1 Miếng cố định

3．2 Công cụ cài đặt

3．3 Cài đặt và cố định

Khoan

Vị trí ODF

3．4 Lắp đặt khung bên trong

Hiệu trưởng ứng dụngDA-ODF-960loạt ODF

Mô-đun đầu vào cáp quang củaDA-ODF-960loạt ODF

Tước cáp quang, cố định và bảo vệ

ODFĐơn vịKết cấu

3．5 Nối đất

Hệ thống bảo vệ điện áp cao

Nối đất bảo vệ

3．6 Lắp đặt kết hợp giá đỡ

4. Vận hành và bảo trì

4.1. Hoạt động của dây vá

4.2. Bảo trì dây nối đất

5. Cài đặt và điều chỉnh

5.1. Giải nén và kiểm tra

5.2. Tài liệu, Công cụ và Dụng cụ

6. Phân tích lỗi và khắc phục sự cố

7. Đóng gói, vận chuyển và lưu trữ

7.1 Bao bì

7.2 Vận chuyển

7.3 Lưu trữ

1.Tổng quan

1.1.Sản phẩmCách sử dụng

Khung phân phối quang DA-ODF của Dawnergy được thiết kế và sản xuất theo tiêu chuẩn quốc tế và thực hiện các chức năng như đầu vào, cố định và bảo vệ chống tuốt cho cáp quang, nối và bảo vệ sợi quang, lưu trữ bím tóc, lưu trữ và quản lý miếng vá sợi quang dây, kết nối cố định và kết nối chéo của sợi quang.Trong khi đó, các mô-đun giá trị gia tăng như bộ tách quang và bộ ghép kênh phân chia bước sóng có thể được lắp đặt nếu khách hàng yêu cầu.Chúng có thể được ứng dụng rộng rãi trong các mạng truyền thông cáp quang và có thể áp dụng cho các văn phòng trung tâm và các điểm kết nối chéo trong mạng truy cập quang.

1.2.Nguyên tắc hoạt động

1.3.Đặc điểm cấu trúc

• Hoạt động hoàn toàn phía trước để nối, phân phối và gửi sợi quang;
• Lắp đặt giá đỡ dựa lưng vào nhau hoặc lắp vào tường để tiết kiệm không gian;
• Thiết kế mô-đun, công suất lớn, mật độ cao và thuận tiện khi mở rộng Dẫn cáp quang vào giá từ trên hoặc dưới giá;
• Thích hợp cho cáp ruy băng hoặc không ruy băng;
• Cấu trúc khép kín hoàn toàn, không để lộ dây vá sợi, vẻ ngoài dễ chịu và hiệu suất chống bụi tốt.
• Cài đặt chèn bộ chuyển đổi, phù hợp với nhiều bộ điều hợp như SC
• bộ điều hợp có thể được lắp đặt ở góc 30 độ so với mặt trước của tủ để ngăn ánh sáng hồ quang trực tiếp làm tổn thương mắt bạn và tạo điều kiện thuận lợi cho việc đi cáp.
• Cáp ribbon cung cấp đầu nối bảo vệ chống tước chuyên dụng giúp cho việc bảo vệ sợi trần cũng như việc cố định và nối đất của cáp quang trở nên hoàn hảo và đáng tin cậy hơn.
• Có thể lắp đặt các mô-đun giá trị gia tăng như bộ tách quang và bộ suy giảm, giúp cho việc vận hành và lắp đặt trở nên thuận tiện và đáng tin cậy.
• Các phụ kiện vận hành cũng được cung cấp, giúp vận hành và bảo trì thuận tiện và đáng tin cậy.
• Đơn vị ODF 48 lõi 2U có SC/UPC.

1.4.Cấu trúc và định tuyến sợi

DA-ODF 960F Loại nối DA-ODF 960F Loại phân phối

Kiểu phân phối Kiểu nối

Kích thước và công suất

2.Thông số kỹ thuật công nghệ

2.1.điều hành cđiều kiện

• Nhiệt độ hoạt động: loại trong nhà: -5oC ~ +40oC.
• Nhiệt độ bảo quản: -25oC ~ +55oC.
• Độ ẩm tương đối: 85% (+30°C).
• Áp suất khí quyển: 70 kPa ~ 106 kPa

2.2.TÔIđiện trở cách điện

Điện trở cách điện giữa thiết bị nối đất và tủ ＞ 2x10⁴MΩ/500V(DC)

2.3.Chịu được điện áp:

Chịu được điện áp giữa thiết bị nối đất và tủ điện không dưới 3000V(DC)/1 phút, không đánh thủng, không hồ quang bay.

3.Cài đặtsự chuyển hóa

3．1Fmiếng cố định

Hình 3-1 Đai ốc giãn nở Hình 3-2 Thắt chặt

3．2Công cụ cài đặt

Nó sẽ sử dụng máy khoan tác động điện, búa nặng, cờ lê ổ cắm trong quá trình lắp đặt và cố định Fiber ODF, như trong Hình 3-3;Và nó sẽ sử dụng một số loại kéo cắt tuốt, được thể hiện trong Hình 3-4,3-5,3-6.

Hình 3-3 Cờ lê Hình 3-4 Kéo cắt sợi

Hình 3-5 Kéo cắt vỏ Hình 3-6 Kéo cắt sợi

Tất nhiên, người chuyên nghiệpmối nối nhiệt hạchr sẽ được sử dụng ngoại trừ một số công cụ (bao gồm cờ lê, tua vít).

3．3TÔIcài đặt và cố định

Khoan

Khoan ở vị trí đã chọn theo kích thước lắp đặt (Hình 3-7, 3-8).

Hình 3-7 Khoan bằng máy khoan động lực Hình 3-8 Bu lông mở rộng đinh búa nặng

ODFVị trí

Đẩy ODF đến vị trí thích hợp, đầu tiên tháo khe dây xuống, sau đó siết chặt 4 con vít (hình 3-9 và 3-10) bằng cờ lê

Hình 3-9 vít vắt

Hình 3-10 Vít vắt có rãnh dây cờ lê

3．4Cài đặtcủa khung bên trong

MỘTnguyên lý ứng dụng DA-ODF-960 dòng ODF

Hình 3-11 Ứng dụng ODF

Đầu vào cáp quangmô-đun của ODF dòng DA-ODF-960

Chế độ vào cáp quang của ODF dòng DA-ODF-960 là: cáp vào ODF từ trên và dưới, như trong hình 3-12.

Hình 3-12 Kiểu nối dây phía dưới vào ODF

Quang họcTước cáp quang, cố định và bảo vệ

• Đưa cáp quang vào tủ từ lỗ phía trên hoặc phía dưới tủ và siết chặt cáp quang bằng bộ cố định ở lối vào

Hình 3-13 dẫn cáp quang vào tủ

• Tước và cố định cáp

Hình 3-14 Tước cáp

• Ví dụ về cáp (như trong hình 3-15)

1. Làm sạch cáp;
2. Tước cáp, khoảng 2,5m+chiều dài tính từ vị trí Tước cáp đến mô-đun tiếp nối xa nhất (2,5m+L).Một lớp giáp dự trữ 40 mm, lõi tăng cường trung tâm 100 mm;
3. Nhúng lõi đã gia cố vào các miếng card cố định, siết chặt vít;

Hình 3-15 Cáp cố định

• Tướcvà cố định cáp quang ống lỏng

1. Làm sạch cáp
2. Tước cáp, khoảng 2,5m+L.giáp dự trữ 35 mm, lõi gia cố trung tâm 100 mm;

Hình 3-16 Tước và cố định cáp không có băng

Cấu trúc đơn vị ODF

Loại nối ODU

Loại phân phối ODU, KHÔNG có khay nối và bím tóc

3．5Nối đất

Hệ thống bảo vệ điện áp cao

Hệ thống bảo vệ cao áp trong tủ gồm có bo mạch cố định, thiết bị bảo vệ tuốt cáp, nút họng, dây đồng nối đất, lõi chịu lực và lớp giáp.Cố định lõi tăng cường của sợi và lớp giáp trên bảng cố định bằng nút họng và thiết bị bảo vệ tuốt cáp, sau đó nối bảng cố định sợi bằng dây và tiết diện dây nối đất không nhỏ hơn 35 mm².Cuối cùng nối hàng đồng nối đất bằng dây dẫn đất, tiết diện dây lớn hơn 6 mm²

CácNối đất bảo vệ

Dây nối đất bảo vệ của tủ được nối từ mặt trên hoặc mặt sàn của tủ tới hàng dây đồng nối đất, tiết diện dây nối đất không nhỏ hơn 35 mm.².

Lưu ý: Phần nối đất này thuộc hệ khung kiến ​​trúc mở;các khung nửa kín khác áp dụng chế độ nối đất như vậy.Vị trí của nó được thể hiện ở vị trí trong hình hoặc gần vị trí trong hình.Nếu không rõ ràng, xin vui lòng liên hệ với tôi.

• Phải thực hiện hai lần nối đất, nếu không công ty tôi không chịu trách nhiệm về bất kỳ hậu quả nào do việc này gây ra.
• Chúng ta phải nối đất khi tuốt cáp.

Hình 3-18 Nối đất lớp quân đội của cáp không băng

3．6 Lắp đặt kết hợp giá đỡ

Nếu kết hợp hai hoặc nhiều giá đỡ, hãy tháo các tấm bên của hai giá đỡ liền kề và kết nối các cột liền kề bằng bu lông.Nếu dẫn cáp vào DA-ODF-960 từ dưới đáy tủ rack thì cần dẫn cáp đến vị trí chuyển mạch của hộp đầu vào và 2 đầu cuối phía dưới

4.Vận hành và bảo trì

4.1.Hoạt động của dây vá

1. Chọn dây vá Φ2 mm hoặc Φ3 mm.Như minh họa trong Hình 4-1;

Hình 4-1 Chọn dây vá

Chèn một đầu dây vá vào bộ chuyển đổi;chèn đầu kia vào bộ chuyển đổi tương ứng sau khi cuộn vòng.

2. Nó có thể được kết nối trực tiếp hoặc kết nối chéo.

3. Lặp lại các bước 2, 3 để hoàn thành thao tác dây vá, cuối cùng đánh dấu bản ghi dây vá đã hoàn thành (Hình 4-2).

4-2 Nhật ký nhận dạng dây vá

4.2.Bảo trì dây nối đất

Kiểm tra và siết chặt các điểm đấu nối riêng lẻ, chú trọng đến vấn đề đoản mạch do tiếp xúc với dây dẫn kim loại.Lập hồ sơ bảo trì và thống kê các trường hợp ngoại lệ.

5.Cài đặt và điều chỉnh

Các biện pháp phòng ngừa khi lắp đặt và nội dung về an toàn cá nhân và thiết bị phải được làm nổi bật và đánh dấu bằng biểu tượng Thận trọng hoặc Nguy hiểm (như thể hiện trong hình minh họa) hoặc được biểu thị bằng câu cảnh báo.Các biện pháp phòng ngừa khi vận hành cũng phải được chỉ rõ.Thêm một số hình ảnh mới lạ hoặc dấu đỏ nếu cần thiết.

Ghi chúSự nguy hiểm

Yêu cầu đối với sàn: Sàn bê tông có cường độ không nhỏ hơn 27,4 Mpa

5.1.Giải nén và kiểm tra

Kiểm tra từng thành phần theo tên, thông số kỹ thuật và số lượng trong danh sách đóng gói.

5.2.Tài liệu, Công cụ và Dụng cụ

6.Phân tích lỗi và khắc phục sự cố

7.Đóng gói, vận chuyển và lưu trữ

7.1 Bao bì

Trong dòng sản phẩm DA-ODF-960, tủ và kệ được đóng gói trong thùng carton.Sản phẩm (bao gồm cả phụ kiện) được đóng gói theo quy cách đóng gói và có khả năng chống ẩm, chống sốc.Các phụ kiện, phụ tùng thay thế được cho vào các túi tương ứng rồi cho vào hộp đóng gói.Các thiết bị tích hợp được niêm phong bằng một túi nhựa.Các dấu hiệu chống mưa, chống ẩm và định hướng được cung cấp ở bên ngoài hộp đóng gói.

7.2 Vận chuyển

Sau khi được đóng gói trong hộp/thùng gỗ, sản phẩm DA-ODF-960 có thể được vận chuyển bằng phương tiện cơ giới, tàu hỏa, tàu thủy, máy bay.Ngăn chặn các sản phẩm va chạm, rơi vỡ, mưa, tuyết và ánh nắng trực tiếp trong quá trình vận chuyển.

7.3 Lưu trữ

Các sản phẩm DA-ODF-960 phải được bảo quản trong kho khô ráo và thông gió mà không có bất kỳ loại khí ăn mòn nào.Nhiệt độ bảo quản phải là -25°C ~ +55°C.
