| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Dawnergy |
| Số mô hình | GYDAG |
1. Đại tướng
2Đặc điểm của sợi
2.1 G.652D
2.1.1 Đặc điểm hình học
| Điểm | Xây dựng | |
| Chiều kính trường chế độ | Ở 1310nm | 9.2±0,5μm |
| Chiều kính lớp phủ | 125±1,0μm | |
| Lỗi đồng tâm lõi | ≤ 0,6μm | |
| Không hình tròn lớp phủ | ≤1,0% | |
| Độ dài sóng cắt (λcc) (đối với cáp) | ≤ 1260nm | |
| Độ dài sóng cắt (λc) (đối với sợi) | 1180nm ~ 1330nm | |
| Độ kính lớp phủ chính | (Không bao gồm lớp màu) | 245±10μm |
| (bao gồm lớp màu) | 250±15μm | |
| Lỗi đồng tâm lớp phủ | ≤ 12,0μm | |
| Phân tích xoắn của sợi | ≥4m | |
2.1.2 Đặc điểm truyền tải
| Điểm | Hiệu suất | |
| Sự suy giảm | Ở 1310nm | ≤0,40dB/km |
| Ở 1550nm | ≤0,30dB/km | |
| Mất độ uốn nắn vĩ mô | Φ=60mm, 100 vòng quay ở 1550nm&1625nm | ≤ 0,05dB |
| Φ = 32mm, 1 vòng quay ở 1550nm & 1625nm | ≤ 0,05dB | |
| Phân tán màu sắc | Trong phạm vi 1288 ~ 1339nm | ≤ 3,5ps/nm·km |
| Ở 1550nm | ≤ 18ps/nm·km | |
| Độ dài sóng phân tán bằng không | 1300~1324nm | |
| Độ nghiêng phân tán bằng không | ≤ 0,092ps/nm2·km | |

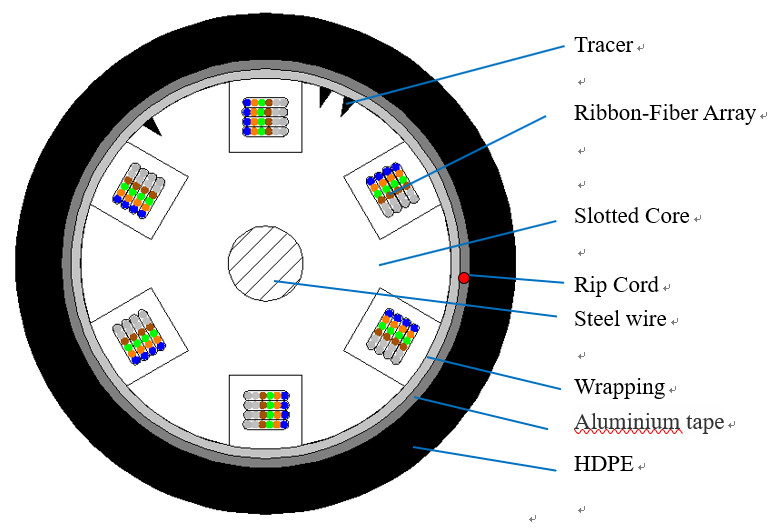

3.2 Kích thước của cáp
| Lượng chất xơ | Sợi mỗi ruy băng | Các ruy băng mỗi khe cắm | Không. | *Tên. độ dày của vỏ | Chiều kính (tương đương) | Trọng lượng (tương đương) |
| mm | mm | Kg/km | ||||
| 144 | 6 | 4 | 6 | 1.8 | 15.0 | 183 |
| 288 | 6 | 6 | 8 | 1.8 | 18.3 | 256 |
*: Độ dày tối thiểu của lớp vỏ phải là 1,5 mm.
3.3 Hiệu suất
| Không | Đề mục | Phương pháp thử nghiệm | Thông số kỹ thuật |
| 1 |
Hiệu suất kéo IEC60794-1-21-E1 |
- Trọng lượng ngắn hạn: 2700N
- Thời gian: 5 phút |
Thay đổi mất mát £ 0,10 dB@1550 nm (sau khi thử nghiệm) - Không bị hư hỏng. |
| 2 |
Xét nghiệm nghiền IEC60794-1-21-E3 |
- Trọng lượng: 1000 N / 100mm - Thời gian: 5 phút - Chiều dài: 100 mm |
Thay đổi mất mát £ 0,10 dB@1550 nm (sau khi thử nghiệm) - Không bị hư hỏng. |
| 3 |
Xét nghiệm va chạm IEC60794-1-21-E4 |
- Chiều cao tác động: 1m - Trọng lượng: 450g - Điểm tác động: 3 - Thời gian mỗi điểm: 2 - bán kính cong: 300mm |
Thay đổi mất mát £ 0,10 dB@1550 nm (sau khi thử nghiệm) - Không bị hư hỏng. |
| 4 |
Cửa cong nhiều lần IEC60794-1-21-E6 |
- bán kính uốn cong: 20 × D - Trọng lượng: 150N - Tốc độ uốn cong: 2 giây/chu kỳ - Số chu kỳ: 25 |
- Không có vết nứt. - Không bị hư hỏng. |
| 5 |
Thâm nhập nước IEC60794-1-22-F5 |
- Độ cao nước: 1m - Chiều dài mẫu: 3 m - Thời gian: 24h |
- Không nhỏ giọt qua bộ sưu tập cáp lõi |
| 6 |
Xúc xoắn IEC60794-1-21-E7 |
- Chiều dài: 1m - Trọng lượng: 150N - Tốc độ xoắn: ≤60sec/chu kỳ - góc xoắn: ± 180° - Số chu kỳ: 5 |
Thay đổi mất mát £ 0,10 dB@1550 nm (sau khi thử nghiệm) - Không bị hư hỏng. |
| 7 |
Nhiệt độ Đi xe đạp IEC60794-1-22-F1 |
- Bước nhiệt độ: +20oC→-20oC→+70oC→+20oC - Số chu kỳ: 2 vòng - Thời gian cho mỗi bước: 12 giờ |
- Thay đổi mất mát £ 0,15dB/km@1550 nm (trong quá trình thử nghiệm) - Thay đổi mất mát £ 0,05dB/km@1550 nm (sau khi thử nghiệm) - Không bị hư hỏng. |
D*: đường kính cáp
3.4 Mã hóa
Định dạng ruy băng
| Số lượng sợi | Không. | Dòng băng số. | Sợi không. | |||||||
| Không, không.1 | Không, không.2 | Không, không.3 | Không, không.4 | Không, không.3 | Không, không.4 | |||||
| 144 | 1-6 | 1 | Màu xanh | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||
| 2 | Cam | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| 3 | Xanh | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| 4 | Màu nâu | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| Số lượng sợi | Không. | Dòng băng số. | Sợi không. | |||||||
| Không, không.1 | Không, không.2 | Không, không.3 | Không, không.4 | Không, không.3 | Không, không.4 | |||||
| 288 | 1-8 | 1 | Màu xanh | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||
| 2 | Cam | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| 3 | Xanh | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| 4 | Màu nâu | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| 5 | Xám | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
| 6 | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu trắng | Màu hồng | ||||
