Dự án FTTH kết nối nhanh G652D/G657A1/G657A2 sợi SC UPC/APC

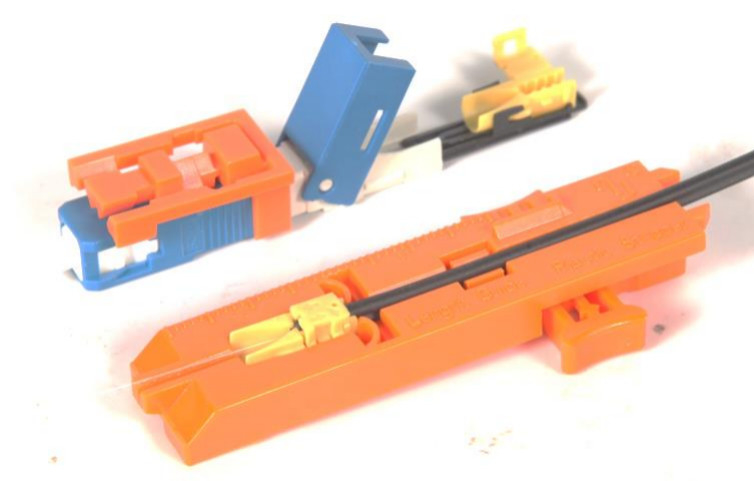

Bộ kết nối nhanh DA-PFC-50K

Thông số kỹ thuật này xác định các đặc điểm của kết nối cài đặt trường SC UPC/APC với sợi G652D/G657A1/G657A2 trong một vít SC UPC/APC được đánh bóng trước.Field Installable Connector này được sản xuất bởi Dawnergy được thiết kế để sử dụng với dây chuyền thả bướm 3.0mmx2.0mm kích thước.

Đặc điểm

• Sợi đã được kết thúc trước trong vòm, không có epoxy, làm cứng và đánh bóng
• Hiệu suất quang ổn định và hiệu suất môi trường đáng tin cậy
• Chi phí hiệu quả và thân thiện với người dùng, thời gian chấm dứt với Tripping và cắt Công cụ
• Thiết kế lại chi phí thấp, giá cạnh tranh

Ứng dụng

• Dự án FTTH

Sơ đồ kết nối

Hình vẽ dây cáp

Các phác thảo của dây chuyền rơi phẳng 2x3mm bướm và dây chuyền đơn giản 3,0mm được lắp đặt như sau:

Xây dựng

Nó là chấp nhận được cho khách hàng để dán nhãn logo công ty của họ hoặc tên, vv, bằng cách đánh dấu laser trên bề mặt của kết nối.Màu tiêu chuẩn của cơ thể chính của đầu nối là xanh lá cây / xanh dương

Thông số kỹ thuật

Các thông số	Thông số kỹ thuật
Cáp áp dụng	3.0 x 2,0mm cáp thả và cáp tròn 3mm
Loại sợi	SM G652D/G657A1/G657A2
Độ dài sóng làm việc	1310 nm, 1490 nm và 1550 nm
Chiều kính lớp phủ	250um
Chiều dài sợi
Mất tích nhập	Max.≤0.5dB, Thông thường≤0.3dB
Lợi nhuận mất mát	Tối đa APC≤-50dB, thông thường≤-55dB UPC tối đa≤-40dB, thông thường≤-45dB
Địa hình 3D	Tuân thủ tiêu chuẩn IEC
Mặt cuối của dây thừng	Một khu vực không bị trầy xước ở 400X
Độ bền kéo	> 25N
Thời gian lắp ráp trung bình	≤3 phút
Số lần tái sử dụng	≥ 5 lần
Nhiệt độ hoạt động (°C)	-20 ~ +75
Nhiệt độ lưu trữ (°C)	-40 ~ +85
Thời gian sống	≥ 10 năm

Công cụ hướng dẫn

Mỗi 50pcs kết nối nhanh có 1 công cụ hướng dẫn

Gói

1. 5pcs trong hộp nhỏ, 10 viên trong hộp bên trong.

Một hộp nhỏ chứa:

5 bộ kết nối nhanh

Hướng dẫn sử dụng 1pc

2. 1,000pcs trong một hộp lớn
