| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Dawnergy |
| Chứng nhận | CE/TELCORDIA |
| Số mô hình | GYTS-12/24/48/96/144 G652D |
Các dây cáp được cung cấp được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn sau:
| IEC 60794-1-1 | Cáp sợi quang - Phần 1-1: Thông số kỹ thuật chung - Toàn bộ |
| IEC 60794-1-2 | Cáp sợi quang - Phần 1-2: Thông số kỹ thuật chung - Thủ tục thử nghiệm cáp quang cơ bản |
| IEC 60794-3 | Cáp sợi quang - Phần 3: Thông số kỹ thuật phần - Cáp ngoài trời |

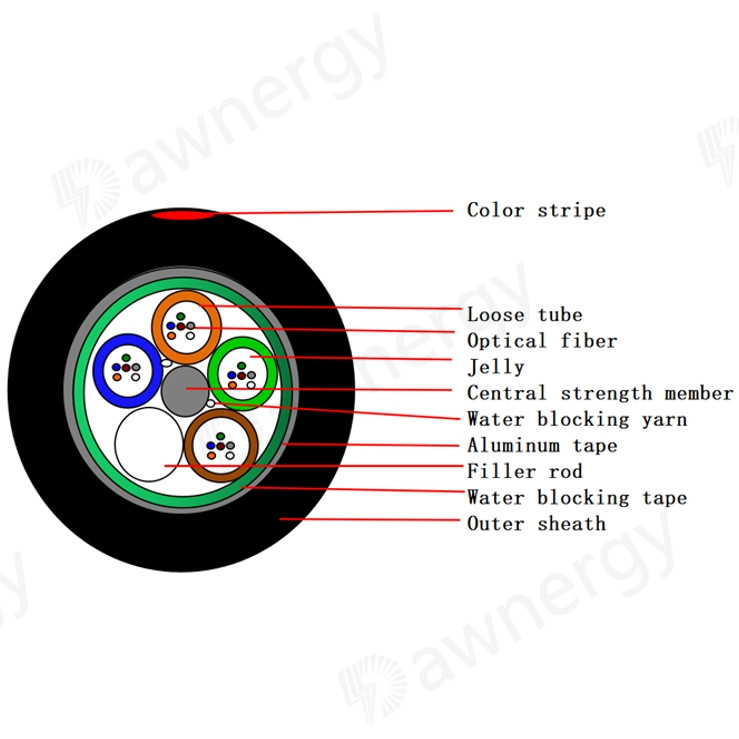

3. Định dạng cáp
2.1 Mã màu sợi
| Không, không. | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng |
| Không, không. | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua |
2.2 Mã màu của ống lỏng (LT) và thanh chứa (FR)
| Số lượng chất xơ | Nguyên tố số. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
LT có nghĩa là đường ống lỏng; FR có nghĩa là cây chứa
| Điểm | Nội dung | Giá trị | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| ống lỏng | Số | 2 | 4 | 4 | 8 | 12 |
| Chiều kính bên ngoài (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Độ dày ((mm) | 0.3 | |||||
| Vật liệu | PBT | |||||
| Chặn nước | Hợp chất lấp ống | |||||
| Bộ lấp | Vật liệu | PP | ||||
| Số | 3 | 1 | 1 | 0 | 0 | |
|
Số lượng chất xơ mỗi ống |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép | ||||
| Chiều kính (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Chiều kính lớp PE (mm) | - | - | - | 3.6 | 6.2 | |
| Chặn nước | Vật liệu | Sợi ngăn nước & băng ngăn nước | ||||
| Vỏ bên ngoài | Vật liệu | HDPE | ||||
| Màu sắc | Màu đen | |||||
| Độ dày (mm) | 1.7±0.2 | |||||
| Chiều kính cáp ((mm) Khoảng | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±0.3 | |
| Trọng lượng cáp ((kg/km) Khoảng. | 80±5% | 84±5% | 96±5% | 143±5% | 199±5% | |
5Hiệu suất của Cáp quang
Hiệu suất của sợi quang cáp (ITU-T Rec. G.652D)
| Điểm | Thông số kỹ thuật |
| Loại sợi | Chế độ đơn |
| Vật liệu sợi | Silica doped |
|
Tỷ lệ suy giảm @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Độ dài sóng cắt của cáp | ️ ≤1260 nm |
| Độ dài sóng phân tán bằng không | 1300 ~ 1324 nm |
| Độ dốc phân tán bằng không | ¥≤ 0,092 ps/nm2.km) |
| PMD | ¥≤0,2 ps/km1/2 |
| Chuỗi đường trường chế độ @ 1310 nm | 8.7~9.5 um |
| Lỗi đồng tâm lõi / lớp phủ | ¥≤ 0,6 um |
| Chiều kính lớp phủ | 125±1 um |
| Không hình tròn lớp phủ | ¥≤1.0% |
| Độ kính lớp phủ chính | 250 ± 15 um |
6Hiệu suất của cáp sợi quang
6.1 bán kính uốn cong của cáp: 10 x đường kính của cáp (chính xác)
20 x đường kính cáp (dinamic)
6.2 Phạm vi nhiệt độ ứng dụng
| Phạm vi nhiệt độ hoạt động | -40oC đến +70oC |
| Phạm vi nhiệt độ lưu trữ / vận chuyển | -40oC đến +70oC |
| Phạm vi nhiệt độ lắp đặt | -40oC đến +70oC |
6.3 Xét nghiệm hiệu suất cơ khí và môi trường
| S/N | Điểm | Phương pháp thử nghiệm | Điều kiện chấp nhận |
| 1 | Độ bền kéo IEC 794-1-E1 |
- Trọng lượng: 1500N Chiều dài cáp dưới tải: 50m - Thời gian nạp: ≥1 phút. |
- Thay đổi mất mát≤0,1 dB@1550 nm sau khi thử nghiệm - Dải sợi ≤ 0,6% - Không bị gãy sợi và không bị hư hỏng vỏ. |
|
2 |
Xét nghiệm nghiền IEC 794-1-E3 |
- Trọng lượng: 1000N/100 mm - Thời gian tải: ≥1 phút. |
- Thay đổi mất mát≤0,1 dB@1550 nm sau khi thử nghiệm - Không bị gãy sợi và không bị hư hỏng vỏ. |
|
3 |
Xét nghiệm va chạm IEC60794-1-21-E4 |
- Chiều cao tác động: 1m - Trọng lượng tác động: 20J - Điểm tác động: 3 - Thời gian mỗi điểm: 1 - Xanh: 300mm. |
- Sự thay đổi mất mát ≤ 0,1 dB@1550 nm - Không bị gãy sợi và không bị hư hỏng vỏ. |
|
4 |
Cấp độ cao nhất có thể áp dụng |
- Trọng lượng: 150N - Tốc độ uốn cong: 2 giây/chu kỳ - Số chu kỳ: 25 |
- Sự thay đổi mất mát ≤ 0,1 dB @ 1550 nm - Không bị gãy sợi và không bị hư hỏng vỏ. |
|
5 |
Đòn xoắn IEC 794-1-E7 |
- Chiều dài: 1m - Trọng lượng: 150N - góc xoắn: ± 90° - Số chu kỳ: 10 |
- Sự thay đổi mất mát≤0,1 dB @1550 nm - Không bị gãy sợi và không bị hư hỏng vỏ. |
|
6 |
Xét nghiệm thâm nhập nước IEC 794-1-F5B |
- Độ cao nước: 1m - Chiều dài mẫu: 3m - Thời gian thử nghiệm: 24 giờ |
- Không nước sẽ bị rò rỉ từ đầu đối diện của cáp. |
|
7 |
Thử nghiệm chu kỳ nhiệt độ IEC 794-1-F1 |
- Bước nhiệt độ: +20°C→-40°C→+70°C→+20 °C - Thời gian mỗi bước: 12h - Số chu kỳ: 2 |
- Sự thay đổi mất mát ≤ 0,05dB @ 1550 nm - Không bị gãy sợi và không bị hư hỏng vỏ. - Không bị hư hỏng. |
|
8 |
Dòng chảy hợp chất IEC 794-1-E14 |
- Chiều dài mẫu: 30cm - Thời gian: 70 °C ± 2 °C - Thời gian: 24 giờ |
- Không có dòng chảy hợp chất. |
7.1 Mỗi chiều dài cáp đơn lẻ được cuộn trên một trống gỗ sắt.
7.2 Chiều dài trống tiêu chuẩn là 4000m ± 2% hoặc theo yêu cầu của khách hàng
7.3 Được bao phủ bởi tấm đệm nhựa.
7.4 Bị niêm phong bởi các tấm gỗ mạnh mẽ.
7.5 Ít nhất 3m đầu bên trong cáp nên được dành riêng cho thử nghiệm.
Lưu ý: Các giá trị D chứa kích thước niêm phong.
