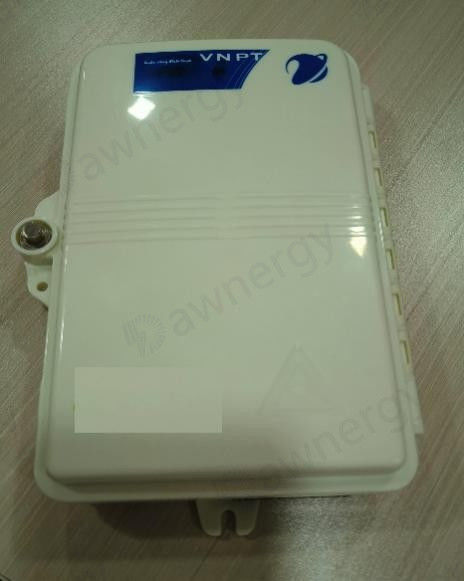

Bộ phân phối sợi quang DA-FDB-6C-PA-X 186 L × 114 W × 40 H

KHÔNG

Mục

Đặc điểm kỹ thuật

1

Kích thước hộp.mm)

186.L)× 114.W)× 40.H)

2

Nhiệt độ làm việc

-10℃～+70℃

3

Thiết kế

·      Bên trong hộp được thiết kế với tất cả các thành phần kết nối cơ bản, bao gồm: khay nối, bộ chuyển đổi bảng điều khiển + bộ chuyển đổi, khe mô -đun chia, hướng dẫn cáp quang, ống co lại nhiệt và các thành phần để lưu trữ cáp quang đầu vào/đầu ra

·      Có một cấu trúc giữ vững dây gia cố; Nhẫn hướng dẫn, dây buộc ống sợi quang, các đường dẫn cáp riêng biệt và cơ chế cố định cổ áo cáp để đảm bảo an toàn

·      Có cấu trúc chắc chắn để giữ cáp thả cố định trong hộp, bím tóc vào khay nối, bím tóc vào bảng điều chỉnh.

·      Thiết kế với khe cắm cho mô -đun chia 01 cố định PLC 1: 4 với đầu ra đầu ra SC

·      Guide Ring cho splitter của splitter riêng biệt đảm bảo cài đặt và xóa bộ chia không ảnh hưởng đến thành phần khác

·      Tất cả các cài đặt heo của bộ chia bên trong hộp ra khỏi khay nối với bán kính uốn cong≥ 30 mm với ống bảo vệ

4

Khóa và cửa

Cửa hộp có thiết kế chắc chắn, sử dụng miếng đệm cao su, không bị vỡ khi kéo dài và đảm bảo một con dấu chặt của cấp độ IP54

Cửa hộp được kết nối với thân hộp bằng một bản lề nhiều tai, dọc theo chiều dài của thân hộp

Góc mở cửa hộp là 180^o

Khóa chắc chắn, được làm bằng kẽm mạ crôm và chống ăn mòn

Nó có một thiết kế khóa đặc biệt để mở (nó không thể được mở bằng một tuốc nơ vít phẳng hoặc các loại khóa khác).

Nó có 2 kẹp để đóng cửa hộp

Các thành phần kim loại khác được làm bằng thép không gỉ

·      Bên trong cửa hộp có một bảng được đính kèm để ghi lại thông tin kết nối và thông tin khách hàng.

5

Đầu vào cáp và cổng đầu ra

·      01 Cổng đầu vào chính

·      01 Cổng chi nhánh

·      Hỗ trợ cáp midspan

·      6 cổng cho đầu ra cáp giảm 2x3mm hoặc cáp thả ống lỏng với khe cắm comp để cố định

·      Tại các cổng kết nối cáp quang, có một cấu trúc chắc chắn để sửa dây cáp và gia cố dây. Và có một miếng đệm hoặc vỏ cao su để ngăn bụi, nước và côn trùng xâm nhập vào hộp.

6

Nền tảng

Hộp được thiết kế với một điểm kết nối nối đất ở dưới cùng của hộp và được kết nối với thành phần cố định cáp quang với dây đồng với mặt cắt là 2,5mm2.

7

Vật liệu

·      Độ dày ≥ 2 mm abs (không có sợi thủy tinh)

·      Vỏ hộp được đúc từ nhựa chất lượng cao, mịn, một mảnh nhựa không có burrs. Nó bền, chống va đập, trầy xước, nhiệt độ cao và ăn mòn từ hóa chất và không màu vàng hoặc phai phát do tia UV

8

Màu sắc

Màu trắng sữa hoặc xám

9

Tuân thủ tiêu chuẩn

Kháng tia cực tím

IEC 60068-2-5: 2010

Kháng lửa

UL94V0

Kháng thời tiết

ASTM G151, ASTM G155

10

Bảng điều chỉnh

01 Bảng điều khiển có khoảng cách giữa các bộ điều hợp có thể dễ dàng thao tác để cắm và rút kết nối hoặc thay thế bộ điều hợp.

Bộ điều hợp bảng điều khiển cho phép cài đặt 06 bộ điều hợp SC

Bản lề và chân kết nối bảng điều hợp với thân hộp đảm bảo độ cứng, độ bền, dễ mở và đóng, và có thể được loại bỏ khỏi thân hộp.

Khe cài đặt mô -đun chia được sắp xếp để đảm bảo sự tiện lợi cho bím tóc quang của bộ chia, đáp ứng các yêu cầu cho bán kính uốn> 30 mm

Các bộ điều hợp được cắm theo cùng một hướng, tránh phát xạ laser trực tiếp vào mắt người dùng và được đánh số để phù hợp với thứ tự bộ điều hợp (từ bên trong ra ngoài, từ trên xuống dưới).

Nhãn có số rõ ràng, không bong tróc, không hấp thụ nước, gắn chặt hoặc in trực tiếp trên bảng điều chỉnh

Hỗ trợ bộ điều hợp bảng điều khiển cho kết nối đầu nối nhanh với việc uốn cáp rơi> 30 mm

11

Bộ chuyển đổi

Loại hộp

Số lượng bộ điều hợp

Ghi chú

Hộp chia 1x 4

5

Không bắt buộc

OTB 4FO

4

Không bắt buộc

·      Loại bộ điều hợp SC/APC với vỏ đúc một mảnh làm bằng nhựa kỹ thuật chất lượng cao với chốt bằng thép không gỉ cho phép gắn kết an toàn vào bảng điều biến

·      Các ống được đặt bên trong bộ chuyển đổi được làm bằng gốm zirconia, được kết nối với một chốt nhựa.

·      Kết nối tiêu chuẩn: SC-SC

·      Màu xanh lá cây

·      Nhiệt độ làm việc: -10℃～+65℃, bộ chuyển đổi có nắp bụi ở cả hai bên

·      IL0,3 dB

·      Phích cắm - kéo cuộc sống: ≥ 500 lần

12

Góc

Loại hộp

Số lượng bím tóc

Ghi chú

Hộp chia 1x 4

2

Không bắt buộc

OTB 4FO

4

Không bắt buộc

·      Loại đầu nối:SC/APC-8^ovới nắp bụi

·      Sợi G.652d hoặc G.657A1

·      Ghép IL ≤ 0,1 dB

·      Đường kính bím tóc: 900 Pha ± 50

·      Chiều dài> 1000 mm, với đầu nối với nắp bụi

-      Vỏ bọc lợn ngoài làm bằng PVC hoặc LSZH

-      IL: ≤ 0,3 dB

-      RL: ≥ 60 dB

-      Đã kết nối 500 lần: IL thay đổi ≤ 0,1 dB

-      Nhiệt độ làm việc: -10℃～+65℃

-      Độ ẩm: ≤ 95% rh

13

Khay nối (ABS)

Loại hộp

Ghép nối

Ghi chú

Hộp chia 1x 4

5

Không bắt buộc

OTB 4FO

6

Không bắt buộc

Làm bằng nhựa abs

- Khay nối đầu vào, cáp đầu ra riêng biệt với khay cáp thả

- 12 khe cắm để cài đặt ống tay áo/ 1 khay

- Khe cắm comp cao> 5 mm có thể cố định ống tay áo 60mm đảm bảo không có hiệu quả với sợi, không có tác dụng với ống tay áo khác

Các khay mối nối được kết nối chắc chắn với nhau và có thể được tháo rời để mở rộng công suất; Kết nối nằm ở các góc ngang của khay mối nối. Mỗi khay nối có nắp nhựa trong suốt riêng với nhãn xác định thứ tự của các sợi quang sauEIA/TIA-598

Không gian bên trong khay mối nối cho phép lưu trữ các sợi quang có chiều dài lên tới 1,2m và đảm bảo rằng bán kính uốn tối thiểu của sợi quang luôn luôn> 30 mm. Vị trí lắp được thiết kế để giữ an toàn 01 bộ chia trần (một loại bộ chia có đầu vào và đầu ra là sợi quang không có đầu nối).

Cổng vào/ra của khay mối nối được thiết kế để cho phép sử dụng cà vạt nhựa để cố định các ống và bím tóc cố định

14

Ống tay áo

Loại hộp

Số ống tay áo

Ghi chú

Hộp chia 1x 4

2

Không bắt buộc

OTB 4FO

4

Không bắt buộc

-Chiều dài:60 mm ± 3 mm

-Ống bên trong: Ethylene vinyl acetate

Đường kính bên trong: 1,3 ÷ 1,5 mm

Độ dày: 0,3 0,5 mm

-Ống ngoài:Polyolefin

Đường kính bên trong: 2.0 ÷ 3.0 mm

Độ dày: 0,15 0,25 mm

-Thành viên sức mạnh bằng thép không gỉ

Đường kính: 1 1,5 mm

Độ dày: 54 56 mm

-Heat thu nhỏ nhiệt độ: 90 ° C ÷ 120 ° C

Tỷ lệ nhiệt -Radial: ≥ 50%

IL thay đổi≤ 0,05dB sau khi sưởi ấm ở 1550nm

KHÔNG.

Tên của phụ kiện

Đơn vị

Số lượng

1

Hộp phân phối sợi quang

cái

1

2

Bảng hướng dẫn cài đặt

cái

1

3

Chìa khóa

cái

1

4

Băng cách điện

Cuộn

1

5

Cáp buộc 10cm

mảnh

5

6

Ống nhựa xoắn 30cm

cái

1

7

Vít cho gắn tường

bộ

2

8

Khung trở lại

mảnh

1

9

Thép bằng thép không gỉ 12,7mm*0,4mm*1,3m Vành đai thép

+2 khóa

bộ

2
