Thiết bị mạng quang GPON OLT 4-16 cổng
  • Thiết bị mạng quang GPON OLT 4-16 cổng

Thiết bị mạng quang GPON OLT 4-16 cổng

Nguồn gốc Trung Quốc
Hàng hiệu Dawnergy
Chứng nhận CE
Chi tiết sản phẩm
Giao diện người dùng V16G0:
4 cổng pon
Giao diện người dùng V16G1:
8 cổng pon
Giao diện người dùng V16G1-B:
8 cổng pon
Giao diện người dùng V16G1-B1:
8 cổng pon
Giao diện người dùng V16G2:
Cổng 16 pon
Làm nổi bật:

Thiết bị GPON OLT 4 cổng

,

OLT quang 16 cổng

,

GPON OLT với 16 cổng

Điều khoản thanh toán và vận chuyển
chi tiết đóng gói
Thùng carton
Thời gian giao hàng
5-8 ngày làm việc
Điều khoản thanh toán
L/C, D/A, D/P, T/T, Liên minh phương Tây, Moneygram
Mô tả sản phẩm

GPON L3 OLT Series

Thiết bị mạng quang GPON OLT 4-16 cổng 0

Mở cho bất kỳ thương hiệu nào của ONT

Hỗ trợ tùy chọn RIP v1/v2, OSPF v2

Sức mạnh hỗ trợ

Dễ dàng.để quản lý và giao diện thân thiện

1.Tổng quan sản phẩm

Các sản phẩm GPON OLT dòng V16G là các sản phẩm gắn rack cao 19 inch.Nó phù hợp để được triển khai trong môi trường phòng nhỏ gọnCác OLT có thể được sử dụng cho các ứng dụng "Triple-Play", VPN, Camera IP, LAN doanh nghiệp và ICT.



Sản phẩm

Giao diện người dùng

Unlink giao diện

Năng lượng kép

V16G0

4 Cổng PON

4*GE+2*GE ((SFP)/10GE ((SFP+)

V16G1

8 Cổng PON

8*GE+6*GE ((SFP) +2*10GE ((SFP+)

V16G1-B

8 Cổng PON

4*GE+2*GE(SFP) +2*GE(SFP)/10GE(SFP+)

V16G1-B1

8 Cổng PON

2*GE(SFP) + 2*GE(SFP)/10GE(SFP+)

V16G2

16 Cổng PON

8*GE+4*GE ((SFP)/10GE ((SFP+)

2.Đặc điểm chức năng



Điểm

V1600G GPON OLT Series

Tiêu chuẩn thỏa đáng

Ø  Gặp gỡ ITU-T G984/G.988 tiêu chuẩn

Ø  Gặp gỡ GPON có liên quan của Trung Quốc tiêu chuẩn

Dễ quản lý

Ø  Mở cho bất kỳ thương hiệu ONT

Bảng hoàn toàn mở

Ø  Hỗ trợ tĩnh tuyến đường,

Ø  Hỗ trợ tùy chọn Đường đi động RIP v1/v2, OSPF v2

Chi phí hiệu suất cao

Ø  1U chiều cao nhỏ gọn thiết kế

Ø  Sử dụng chip chính thống chương trình

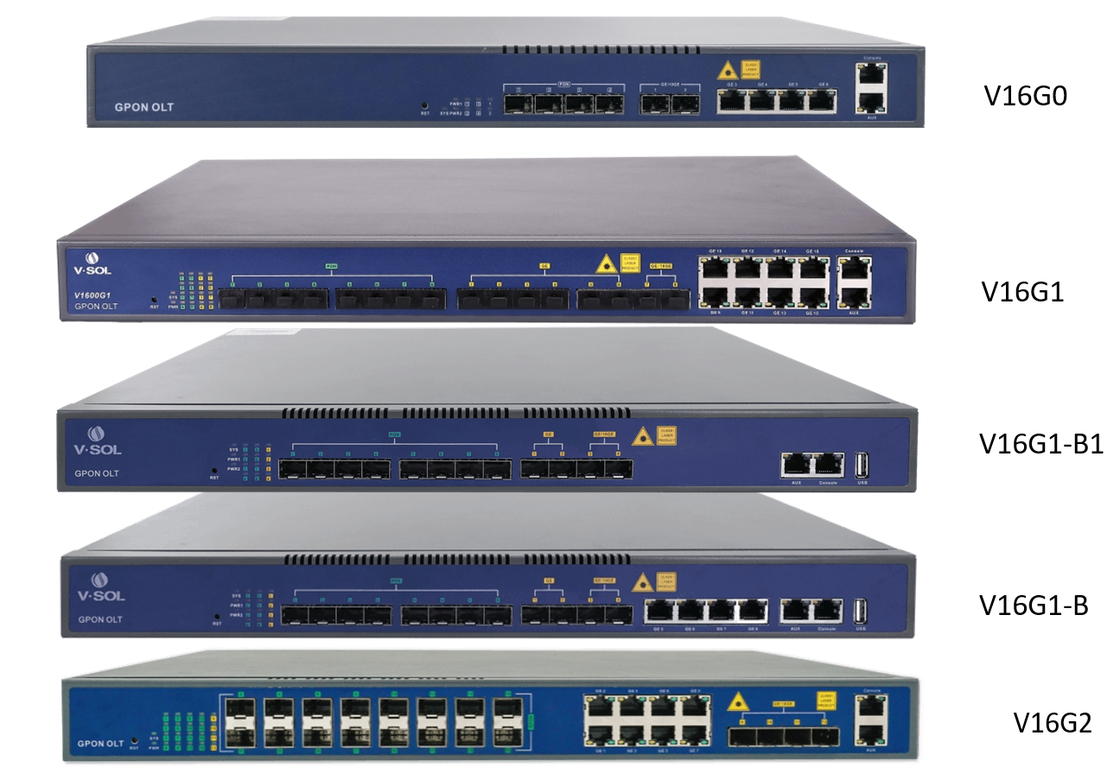

3.      Sản phẩm Sự xuất hiện



3.1.    V16G0 Sự xuất hiện

 Thiết bị mạng quang GPON OLT 4-16 cổng 1

Thiết bị mạng quang GPON OLT 4-16 cổng 2

V16G1&V16G1-B            Sự xuất hiện

Thiết bị mạng quang GPON OLT 4-16 cổng 3

Thiết bị mạng quang GPON OLT 4-16 cổng 4



3.2.V16G2 Nhìn ra

 Thiết bị mạng quang GPON OLT 4-16 cổng 5


 Thiết bị mạng quang GPON OLT 4-16 cổng 6



4.      Sản phẩm Tính năng


Điểm

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

Chassis

Thang

1U 19 Inch Box tiêu chuẩn



GE/10GE

Cổng liên kết lên

Số lần sử dụng

6

16

8/4

12

NG đồng

4

8

4/0

4

SFP ((GE)

2

6

2

4

SFP+(10GE)

2

2

4





Cổng GPON

Số lần sử dụng

4

8

8

16

Giao diện vật lý

SFP Slots

Loại kết nối

Lớp C+

Tỷ lệ phân chia tối đa

1:128

Các cảng quản lý

1*10/100BASE-T out-band port, 1*CONSOLE port







Thông số kỹ thuật cổng PON (module lớp C+)

Khoảng cách truyền

20km

Tốc độ cổng GPON

Upstream 1.244Gbps, Downstream 2.488Gbps

Độ dài sóng

TX 1490nm, RX 1310nm

Bộ kết nối

SC/UPC

Loại sợi

9/125μm SMF

TX Power

+3~+7dBm

Nhạy cảm Rx

-30dBm

Sự bão hòa quang học

Sức mạnh

-12dBm

Kích thước ((L*W*H) ((mm*mm*mm)

442 x 220 x 43.6

442 x 220 x 43.6

442 x 220 x 43.6

442 x 320 x 43.6

Trọng lượng ((kg)

2.8

3.1

3.0

4.5

Cung cấp điện

220VAC

AC:100240V, 47/63Hz

Dòng điện DC ((DC:-48V)

×

Đơn vị hỗ trợ năng lượng gấp đôi

×

Tiêu thụ năng lượng tối đa ((W)

35

45

45

85

Hoạt độngMôi trường

Nhiệt độ hoạt động

-0~+55°C

Nhiệt độ lưu trữ

-40~+85°C

Độ ẩm tương đối

5 ~ 90% ((không điều kiện)


5.      Đèn LED thông tin



Đèn LED

ON

Nháy mắt.

Tắt

PWR

Thiết bị được bật lên.

Thiết bị được bật.

xuống

SYS

Thiết bị đang khởi động

Thiết bị hoạt động bình thường

Thiết bị đang chạy

bất thường

PON1PON16

ONT được đăng ký vào hệ thống PON

ONT đang đăng ký vào hệ thống PON

ONT không được đăng ký trong hệ thống PON hoặc ONU

không kết nối với OLT

SFP/SFP+

Thiết bị được kết nối.

đến cảng

Thiết bị đang hoạt động.

Giao thông dữ liệu

Thiết bị không

kết nối với cảng

Ethernet

(green-ACT)

Cảng đang gửi hoặc/và

nhận dữ liệu

Ethernet

(băng kết màu vàng)

Thiết bị được kết nối.

đến cảng

Thiết bị không

kết nối với cảng

PWR1/PWR2

(G0)

Mô-đun điện trực tuyến và

làm việc bình thường.

Mô-đun Powr offline hoặc

không làm việc



6.      Phần mềm Tính năng



Điểm

V1600Gx GPON OLT Series

Quản lý

Chế độ

Ø  SNMP,Telnet,CLI,WEB,SSH v1/v2;





Quản lý

Ø  Kiểm soát nhóm quạt;

Ø  Giám sát tình trạng cảng và quản lý cấu hình;

Ø  Cấu hình và quản lý ONT trực tuyến;

Ø  Quản lý người dùng;

Ø  Quản lý báo động;













Lớp 2

Ø  Địa chỉ Mac 16K;

Ø  Hỗ trợ 4096 VLAN;

Ø  Hỗ trợ cổng VLAN và giao thức VLAN;

Ø  Hỗ trợ VLAN tag/Un-tag, truyền thông trong suốt VLAN;

Ø  Hỗ trợ dịch VLAN và QinQ;

Ø  Hỗ trợ kiểm soát bão dựa trên cảng;

Ø  Hỗ trợ cô lập cảng;

Ø  Hỗ trợ giới hạn tỷ lệ cảng;

Ø  Hỗ trợ 802.1D và 802.1W;

Ø  Hỗ trợ LACP tĩnh,LACP động;

Ø  QoS dựa trên cổng, VID, TOS và địa chỉ MAC;

Ø  Danh sách kiểm soát truy cập;

Ø  IEEE802.x kiểm soát dòng chảy;

Ø  Thống kê và giám sát ổn định cảng;

Multicast

Ø  Ghi chú IGMP;

Ø  256 Nhóm đa phát IP

DHCP

Ø  DHCP server,DHCP relay,DHCP snooping;

Ø Tùy chọn DHCP82;







Lớp 3

Ø  ARP proxy,1024 Hardware Host Routes,512 Hardware Subnet Routes;

Ø  Hỗ trợ 802.1X, Radius, Tacacs +;

Ø  Hỗ trợ bảo vệ nguồn IP;

Ø  Hỗ trợ tuyến đường tĩnh;

Ø  Hỗ trợ tùy chọn Đường đi động RIP v1/v2,RIPng;

Ø  Hỗ trợ tùy chọn OSPF v2/v3;





IPv6

Ø  Hỗ trợ NDP;

Ø  Hỗ trợ IPv6 Ping,IPv6 Telnet,IPv6 định tuyến;

Ø  Hỗ trợ ACL dựa trên địa chỉ IPv6 nguồn, địa chỉ IPv6 đích, cổng L4, loại giao thức, v.v.;

Ø  Hỗ trợ MLD v1/v2 ngắm nhìn ((Multicast Listener Discovery ngắm nhìn);

















Chức năng GPON

Ø  Tcont DBA;

Ø  Gemport giao thông;

Ø  Phù hợp với tiêu chuẩn ITUT984.x;

Ø  Khoảng cách truyền lên đến 20KM;

Ø  Hỗ trợ mã hóa dữ liệu, đa phát, VLAN cổng, tách, RSTP, vv;

Ø  Hỗ trợ tự động phát hiện ONT / phát hiện liên kết / nâng cấp phần mềm từ xa;

Ø  Hỗ trợ chia VLAN và tách người dùng để tránh bão phát sóng;

Ø  Hỗ trợ chức năng báo động tắt điện, dễ dàng phát hiện các vấn đề liên kết;

Ø  Hỗ trợ chức năng chống bão phát sóng;

Ø  Hỗ trợ cô lập cảng giữa các cảng khác nhau;

Ø  Hỗ trợ ACL và SNMP để cấu hình bộ lọc gói dữ liệu linh hoạt;

Ø  Thiết kế chuyên biệt để ngăn chặn sự cố hệ thống để duy trì hệ thống ổn định;

Ø  Hỗ trợ RSTP, IGMP Proxy;








Giấy phépQuản lý



Giới hạn ONT

Giới hạn số lượng đăng ký ONT, 64-1024, bước 64.

ONT vào hệ thống sẽ bị từ chối.

Thời hạn

Giới hạn thời gian sử dụng hệ thống, 31 ngày.

31 ngày hoạt động, tất cả các ONT phải tắt.



Bảng PON Mac

Một bảng MAC của PON, bao gồm địa chỉ MAC, VLAN id, PON id, ONT id, gemport id để dễ dàng dịch vụ hơn kiểm tra,

khắc phục sự cố.











ONT

Quản lý



Hồ sơ

Bao gồm ONT, DBA, TRAFFIC, LINE, SERVICE, ALARM,

Tất cả các tính năng ONT có thể được cấu hình bằng hồ sơ.

Học tự động

ONT tự động phát hiện, đăng ký, trực tuyến.

Thiết lập tự động

Tất cả các tính năng có thể được tự động cấu hình bởi hồ sơ khi

ONT tự động trực tuyếnPlug and play.

Tăng cấp tự động

Phần mềm ONT có thể được tự động nâng cấp.

phần mềm cố định đến OLT từ web/tftp/ftp.

Cài đặt từ xa

Giao thức riêng OMCI mạnh mẽ cung cấp HGU từ xa

cấu hình bao gồm WAN, WiFi, POTS, vv



7.      EMS Tính năng


7.1.    Chìa khóa Đặc điểm

ü  Hỗ trợ C/S & B/S kiến trúc

ü  Hỗ trợ topology tự động hoặc sửa đổi thủ công

ü  ThêmBẫyMáy chủ phát hiện ONT tự động

ü  EMS có thể thêm và cấu hình ONT tự động

ü  Thêm vị trí ONT thông tin

ü  Hỗ trợ EMS APP

Thiết bị mạng quang GPON OLT 4-16 cổng 7

                            Thiết bị mạng quang GPON OLT 4-16 cổng 8                                        Thiết bị mạng quang GPON OLT 4-16 cổng 9

 Thiết bị mạng quang GPON OLT 4-16 cổng 10

8.      Thông thườngsơ đồ ứng dụng

Thiết bị mạng quang GPON OLT 4-16 cổng 11
