1x9 PLC Splitter không đồng đều

Cấu hình Bộ chia PLC Cassette (11 cổng bộ điều hợp SC/APC)

Bản vẽ Cassette(130x100x50mm)

Màu sắc khác nhau cho bộ điều hợp đầu vào và đầu ra,hình ảnh chỉ để tham khảo

1)     ODB 1:2, 1:8, 10 cổng

Tùy chọn Cassette 1: bộ chia 1:9 (50 1 cổng / 50 8 cổng)

Tùy chọn Cassette 2: bộ chia 1:2(50/50), 1:8

Thông số kỹ thuật Bộ chia PLC

Ra 1x8  Ra Cascade

IL với Đầu nối (dB)≤14.5         4.1

RL với Đầu nối (dB)≥55

Tính đồng nhất≤0.8; Tính định hướng≥55; Loại sợi G.657A1; Mất chèn bộ điều hợp (dB)≤0.25

Bước sóng hoạt động (nm) 1260-1650nm; Bộ điều hợp SC/APC

Tuân thủ Tiêu chuẩn Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

2)     ODB 1:2, 1:2, 1:8(30/70), 11 cổng vàODB 1:2, 1:2, 1:8(30/70) 11 hoặc 14 cổng/HUB/SUB

Tùy chọn Cassette 1: bộ chia 1:2(70/30), 1:9 (50 1 cổng/50 8 cổng)

Tùy chọn Cassette 2: bộ chia 1:2(70/30), 1:2, 1:8

Thông số kỹ thuật Bộ chia PLC

Ra 1x8 Ra Cascade Ra Mở rộng

IL với Đầu nối (dB)≤20.5        2.2        10.1

RL với Đầu nối (dB)≥55

Tính đồng nhất≤0.8; Tính định hướng≥55; Loại sợi G.657A1; Mất chèn bộ điều hợp (dB)≤0.25

Bước sóng hoạt động (nm) 1260-1650nm; Bộ điều hợp SC/APC

Tuân thủ Tiêu chuẩn Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

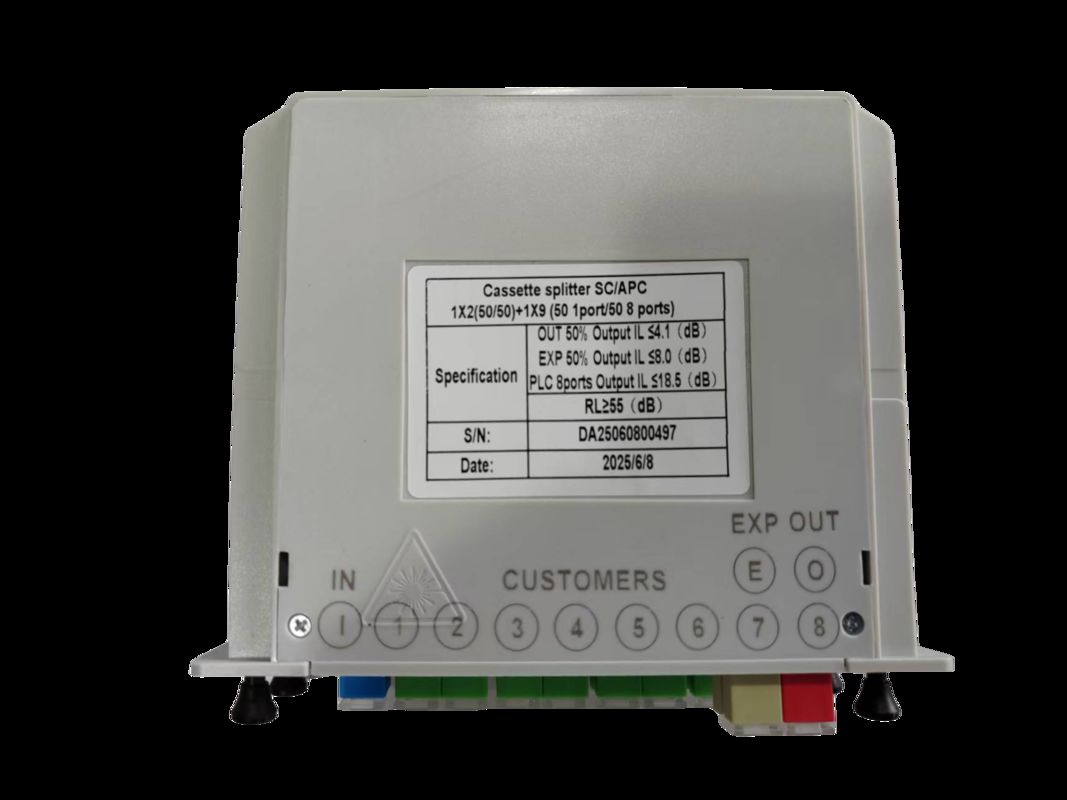

3)    ODB 1:2,1:2,1:8(50:50), 11 cổng

Tùy chọn Cassette 1: bộ chia 1:2(50/50), 1:9 (50 1 cổng/50 8 cổng)

Tùy chọn Cassette 2: bộ chia 1:2(50/50), 1:2, 1:8

Thông số kỹ thuật Bộ chia PLC

Ra 1x8 Ra Cascade Ra Mở rộng

IL với Đầu nối (dB)≤18.5        4.1        8.0

RL với Đầu nối (dB)≥55

Tính đồng nhất≤0.8; Tính định hướng≥55; Loại sợi G.657A1; Mất chèn bộ điều hợp (dB)≤0.25

Bước sóng hoạt động (nm) 1260-1650nm; Bộ điều hợp SC/APC

Tuân thủ Tiêu chuẩn Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

4)    Hộp mở rộng

Bộ chia Cassette 1:8
