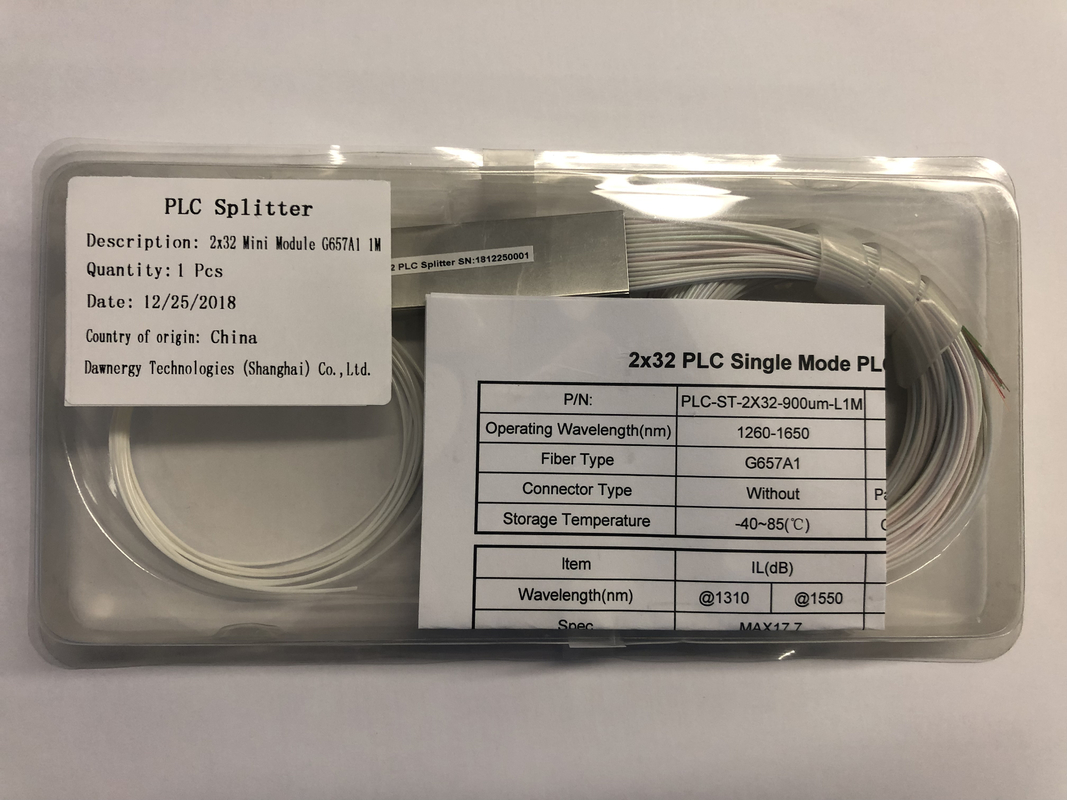

2X32 MINI MODULE FIBER OPTICAL PLC SPLITTER KHÔNG CONNECTOR TELCORDIA 1209&1201 tiêu chuẩn mất mát thấp độ tin cậy cao
Một 2x32 Mini Type Fiber PLC Splitter không có đầu nối đề cập đến một thành phần quang học thụ động được sử dụng trong mạng sợi quang để chia một tín hiệu quang đơn thành nhiều đầu ra.splitter có tỷ lệ chia là 2:32, có nghĩa là nó lấy một đầu vào và chia nó thành 32 sợi đầu ra.
"Mini Type" chỉ ra rằng bộ chia này được thiết kế để nhỏ gọn và tiết kiệm không gian.Nó thường được sử dụng trong các tình huống mà có một nhu cầu cho các kết nối sợi quang mật độ cao trong một không gian hạn chế.
Thuật ngữ "không có đầu nối" có nghĩa là bộ chia không đi kèm với bất kỳ đầu nối được gắn sẵn trên sợi đầu vào hoặc đầu ra của nó.Điều này cho phép sự linh hoạt cho người dùng để chọn và cài đặt các đầu nối thích hợp dựa trên các yêu cầu cụ thể của họ.
Các thông số | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Độ dài sóng hoạt động ((nm) | 1260~1650 | ||||||
Mất tích nhập (dB) | Thông thường | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
Max ((P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
Đồng nhất (dB) | Thông thường | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
Tối đa | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
PDL (dB) | Thông thường | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
Tối đa | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
Mất lợi nhuận (dB) | Khoảng phút | 55 | |||||
Định hướng (dB) | Khoảng phút | 55 | |||||
Chiều dài sợi (m) | 1 (+/- 0,05) hoặc khách hàng chỉ định | ||||||
Loại sợi | ITU-T G657A1 hoặc khách hàng xác định | ||||||
WDL (dB) | Thông thường | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
Tối đa | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
TDL (dB) (-40 ~ 85 °C) | Thông thường | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
Tối đa | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
Nhiệt độ hoạt động (°C) | -40~85 | ||||||
Nhiệt độ lưu trữ (°C) | -40~85 | ||||||
Bao bì Kích thước ((mm) | Cây chia trần | 40x4x4 | 50x7x4 | 60x12x4 | |||
Mô-đun mini | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||
Loại băng | 100x80x10 | 120x80x18 | |||||
Các thông số | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
Độ dài sóng hoạt động ((nm) | 1260~1650 | ||||||
Mất tích nhập (dB) | Thông thường | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
Max ((P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
Đồng nhất (dB) | Thông thường | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
Tối đa | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
PDL (dB) | Thông thường | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
Tối đa | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
Mất lợi nhuận (dB) | Khoảng phút | 55 | |||||
Định hướng (dB) | Khoảng phút | 55 | |||||
Chiều dài sợi (m) | 1 +/- 0,05 hoặc khách hàng chỉ định | ||||||
Loại sợi | ITU-T G657A1 hoặc khách hàng xác định | ||||||
WDL (dB) | Thông thường | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
Tối đa | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
TDL (dB) (-40 ~ 85 °C) | Thông thường | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
Tối đa | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
Nhiệt độ hoạt động (°C) | -40~85 | ||||||
Nhiệt độ lưu trữ (°C) | -40~85 | ||||||
Bao bì Kích thước ((mm) | Cây chia trần | 50x7x4 | 60x7x4 | 70x12x4 | |||
Mô-đun mini | 60x7x4 | 80x12x5 | 100x20x6 | 100x40x6 | |||
Loại băng | 100x80x10 | 120x80x18 | |||||
Lưu ý: 1. Các phép đo được thực hiện ở nhiệt độ phòng. | |||||||
2. S = lớp chuẩn, P = lớp cao cấp |
