Linh kiện thụ động sợi quang
>
|
| Place of Origin | CHINA |
| Hàng hiệu | Dawnergy |
| Chứng nhận | CE,ROHS |
| Model Number | Flat and Round Drop Cable Pigtail |

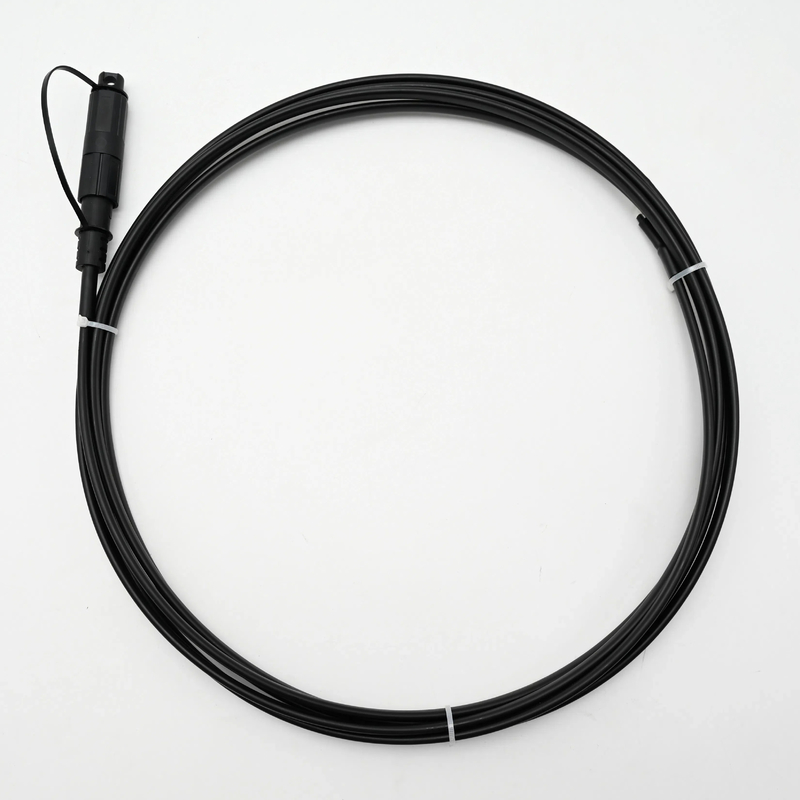

Cáp thả phẳng và trònbím tóc
Với đầu nối SC/APC (OptiTap) cứng
OptiTap Cable Assembly là đầu nối được lắp ráp tại nhà máy, được bịt kín và làm cứng để giảm chi phí và thời gian triển khai cáp thả trong mạng truy cập quang. Các cụm đầu nối OptiTap cung cấp giải pháp kết nối chắc chắn và được bịt kín cho kết nối FTTX. Đầu nối được làm cứng kết hợp kết nối loại SC/APC bên trong vỏ polymer mỏng, kín, có ren cho phép kết nối dễ dàng với thiết bị đầu cuối đa cổng hoặc ổ cắm mở rộng trong dòng. Đầu nối SC/APC kết hợp với bộ chuyển đổi tiêu chuẩn, cung cấp giao diện chung. Có sẵn với cáp ngoài trời dạng thả phẳng hoặc tròn truyền thống, đầu nối được làm cứng cung cấp giải pháp lý tưởng cho các lắp đặt chôn trực tiếp, ống dẫn hoặc trên không. OptiTap. Single -Fiber Drop Cable Assembly được thiết kế đặc biệt để giảm đáng kể nhu cầu lắp đặt cáp thả
Đặc điểm của sợi quang G657.B3
| Tham số | điều kiện | Các đơn vị | giá trị |
| Quang học | |||
| Sự suy giảm | 1310nm | dB/km | ≤0,350 |
| 1383 nm | dB/km | ≤0,330 | |
| 1550nm | dB/km | ≤0,210 | |
| 1625nm | dB/km | ≤0,230 | |
|
Sự suy giảm so với bước sóng |
1310 nm so với 1285-1330 nm | dB/km | ≤0,05 |
| 1550 nm so với 1525-1575 nm | dB/km | ≤0,04 | |
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | |
| Độ dốc phân tán bằng không | ps/(bước sóng2∙km) | ≤0,092 | |
| Phân tán chế độ phân cực (PMD) | — | — | |
| Sợi riêng lẻ tối đa | ps/√km | 0,2 | |
| Giá trị thiết kế liên kết (M＝20, Q＝0,01%) | ps/√km | 0,1 | |
| Bước sóng cắt λcc | bước sóng | ≤1260 | |
|
Đường kính trường chế độ (MFD) |
1310nm | μm | 8,6±0,4 |
| 1550nm | μm | 9,6±0,5 | |
|
Sự suy giảm sự gián đoạn |
1310nm | dB | ≤0,03 |
| 1550nm | dB | ≤0,03 | |
|
Suy giảm hai chiều |
1310nm | dB/km | ≤0,05 |
| 1550nm | dB/km | ≤0,05 | |
|
Sự suy giảm không đồng đều |
1310nm | dB/km | ≤0,05 |
| 1550nm | dB/km | ≤0,05 | |
| Hình học | |||
| Đường kính lớp phủ | μm | 125±0,7 | |
| Lớp phủ không tròn | % | ≤0,8 | |
| Lỗi đồng tâm lõi/vỏ bọc | μm | ≤0,5 | |
| Đường kính lớp phủ (Không màu) | μm | 242±7 | |
| Lỗi đồng tâm lớp phủ/lớp phủ | μm | ≤12 | |
| Xoăn | tôi | ≥4 | |
| Môi trường (1310nm, 1550nm) | |||
|
Chu kỳ nhiệt độ |
‐60℃ đến +85℃ |
dB/km |
≤0,05 |
|
Nhiệt độ cao & Cao Độ ẩm |
85℃ ở 85% RH |
dB/km |
≤0,05 |
|
Ngâm nước |
23℃ |
dB/km |
≤0,05 |
|
Lão hóa ở nhiệt độ cao |
85℃ |
dB/km |
≤0,05 |
Loại 1: Cáp thả phẳng GYFJXBY-1B6 8,1mm×4,5mmThông số kỹ thuật
Xem hồ sơ cáp
Thông số kỹ thuật công nghệ
| Mục | Thông số công nghệ |
| Loại cáp | GYFJXBY-1B6 |
| Thành viên sức mạnh | FRP phủ nhựa (*2) |
| Đường kính thành phần cường độ mm | 1,6*1,7 |
| Màu vỏ ngoài | Đen |
| Vật liệu vỏ ngoài | Thể dục |
| Kích thước vỏ ngoài mm | 8,1(±0,4)×4,5(±0,4) |
|
Bán kính uốn tối thiểu mm |
100 (Tĩnh) 150(Động) |
| Độ suy giảm dB/km | ≦ 0,4 ở 1310nm, ≦ 0,3 ở 1550nm |
| Lực kéo ngắn hạn N | 1350 |
| Độ kéo dài N | 400 |
| Độ bền nén N/100mm | 2000 |
| Nhiệt độ hoạt động ℃ | -40～+70 |
| Đơn vị quang học | |
| Loại sợi | 9/125 (G.657B3) |
| Màu sợi | Tự nhiên |
| Đường kính đệm chặt mm | 0,9±0,05 |
| Màu đệm chặt chẽ | Trắng |
| Thành viên sức mạnh | Sợi aramid chặn nước |
| Chất liệu áo khoác bên trong | LSZH |
| Đường kính áo khoác bên trong mm | 2,9±0,1 |
| Màu áo khoác bên trong | Trắng |
Lưu ý: sản phẩm tuân thủ theo hướng dẫn của EU RoHS2.0
Loại 2: Cáp thả phẳng GDFJXBY-1B6+1× 24AWG 10,1mm×4,5mm có dẫn điệnThông số kỹ thuật
Xem hồ sơ
Thông số kỹ thuật công nghệ
| Mục | Thông số công nghệ |
| Loại cáp | GDFJXBY-1B6+1×24AWG |
| Thành viên sức mạnh | FRP phủ nhựa (*2) |
| Đường kính thành phần cường độ mm | 1,6*1,7 |
| Màu vỏ ngoài | Đen |
| Vật liệu vỏ ngoài | Thể dục |
| Kích thước vỏ ngoài mm | 10,1(±0,5)×4,5(±0,5) |
| Bán kính uốn tối thiểu mm | 100 (Tĩnh) 150 (Động) |
| Độ suy giảm dB/km | ≦ 0,4 ở 1310nm, ≦ 0,3 ở 1550nm |
| Lực kéo ngắn hạn N | 1350 |
| Độ kéo dài N | 400 |
| Độ bền nén N/100mm | 2000 |
| Nhiệt độ hoạt động ℃ | -40～+70 |
| Đơn vị quang học | |
| Loại sợi | 9/125 (G.657B3) |
| Màu sợi | Tự nhiên |
| Bộ đệm chặt chẽ | 0,9±0,05 |
| Màu đệm chặt chẽ | Trắng |
| Thành viên sức mạnh | Sợi aramid chặn nước |
| Chất liệu áo khoác bên trong | LSZH |
| Đường kính áo khoác bên trong mm | 2,9±0,1 |
| Màu áo khoác bên trong | Trắng |
| Đơn vị điện | |
| Dây dẫn AWG | 24AWG |
| Vật liệu dẫn điện | Dây đồng |
| Đường kính dây dẫn thông thường mm | 0,511 |
| Đường kính cách điện thông thường mm | 2.0 |
Lưu ý: sản phẩm tuân thủ theo hướng dẫn của EU RoHS2.0
Loại 3: Cáp tròn GYFJXY-1B6 5.4mm
Xem hồ sơ
Thông số kỹ thuật công nghệ
| Mục | Thông số công nghệ |
| Loại cáp | GYFJXY-1B6 |
| Loại sợi | 9/125 (G657B3) |
| Màu sợi | Tự nhiên |
| Bộ đệm chặt chẽ | 0,9±0,05 |
| Màu đệm chặt chẽ | Trắng |
| Thành viên sức mạnh | Sợi Aramid |
| Đường kính áo khoác bên trong mm | 1,65±0,1 |
| Màu áo khoác bên trong | Trắng |
| Chất liệu áo khoác bên trong | LSZH |
| Thành viên sức mạnh | FRP phủ nhựa (*2) |
| Đường kính thành phần cường độ mm | 1,4*1,5 |
| Màu vỏ ngoài | Đen |
| Vật liệu vỏ ngoài | Thể dục |
| Kích thước vỏ ngoài mm | 5,4±0,2 |
| Trọng lượng cáp Kg/km | Xấp xỉ 28,5 |
|
Bán kính uốn tối thiểu mm |
10D (Tĩnh) 20D (Động) (D: Đường kính cáp) |
| Độ suy giảm dB/km | ≦ 0,4 ở 1310nm, ≦ 0,3 ở 1550nm |
| Lực kéo ngắn hạn N | 1350 |
| Độ kéo dài N | 400 |
| Độ bền nén N/100mm | 1500 |
| Nhiệt độ hoạt động ℃ | -40~+70 |
| Nhiệt độ lắp đặt ℃ | -30~+70 |
| Nhiệt độ lưu trữ ℃ | -40~+70 |
Lưu ý: sản phẩm tuân thủ theo hướng dẫn của EU RoHS 2.0
Thông số kỹ thuật của cụm cáp quang cứng OptiTap
| Thông số | Thông số kỹ thuật |
| Cáp áp dụng |
Loại 1: Cáp thả phẳng 8,1mm×4,5mm Loại 2: Cáp thả phẳng 10,1mm×4,5mm có dẫn điện Loại 3: Cáp tròn 5,4mm |
| Kiểu kết nối Side A | 1 đầu nối chống nước loại Optitap SC/APC |
| Loại đầu nối Side B | Không có kết nối |
| Loại sợi | G657B3 |
| Lõi sợi | 1 sợi |
| Chiều dài cáp | 20~300m |
| Suy hao chèn (dB) | ≤ 0.3 (Giá trị lớn nhất) |
| Suy hao trả về (dB) | ≥60 (đối với APC) |
| Nhiệt độ hoạt động (℃) | -40 ~ +85 |
| Đòn bẩy IP | IP68 |
Vẽ
| KHÔNG. | BÊN MỘT:Đầu nối 1 | MẶT B:Đầu nối 2 |
| 1 | Đã cứng/APC (OptiTap) | KẾT THÚC MỞ |
Hiệu suất quang học
| Mục | Đầu nối 1(Làm cứngd/APC) | Đầu nối 2(KẾT THÚC MỞ) |
| IL (tối đa) | 0,3dB | / |
| RL (phút) | 60dB | / |
Tiêu chuẩn thử nghiệm: IEC61300-3-4 (phương pháp chèn B)
Bước sóng thử nghiệm: 1310nm & 1550nm
IL: Xem bảng 4
Lưu ý: 50m trở lên theo suy hao chèn 0,3dB+ suy hao cáp (theo 0,4dB/km)
Tiêu chuẩn thử nghiệm: IEC61300-3-6 (phương pháp OTDR)
Kiểm tra bước sóng:1310nm và 1550nm
RL: Xem bảng 4
Tiêu chuẩn thử nghiệm: IEC 61300-3-35
Lưu ý: Phóng to 400X
| Khu vực | Kết thúcMặt Asự chấp nhận | ||
| Điểm nhô ra | cào | ||
| MỘT | ≤25um | Không cho phép | Không cho phép |
| B | 25~120um | ＜1um:KHÔNG giới hạn ≤3um:3 chiếc |
Vết xước trắng ≤1um; Không giới hạn ≤2um: 3 cái; > 2um không được phép; Vết xước màu đen: Không được phép |
| C | 120~130um | Hạt không thể lau sạch | Cho phép ≤3um: 2 chiếc |
| D | 130~250um | Hạt không thể lau sạch |
Cho phép ≤10um: 2 cái |
Tiêu chuẩn thử nghiệm: IEC 61755-3-2
| Mục | Đầu nối 1(Đã cứng/APC) | Đầu nối 2(MỞ) |
| Chiều cao sợi | -100nm~50nm | / |
| Bán kính | 5mm~12mm | / |
| Độ lệch đỉnh | 0~70μm | / |
| Góc | 8±0,3° | / |
| Đường kính vòng đệm | 2.4985mm~2.4995mm | / |
Cơ khíHiệu suất
| Mục | Kiểm tra ban đầu | Trong quá trình thử nghiệm | Sau khi kiểm tra |
| Mất chèn (Tối đa). | 0,3dB | / | / |
| Lượng thay đổi suy hao chèn tối đa (pigtail). | / | 0,2dB | 0,2dB |
| Lượng thay đổi suy hao chèn tối đa (patchcord). | / | 0,5dB | 0,4dB |
| Tổn thất phản hồi (Min). | 60dB | 60dB | 60dB |
Bảng 5 Yêu cầu về hiệu suất quy trình thử nghiệm
| số seri | Dự án thí điểm | Tiêu chuẩn tham chiếu và phương pháp thử nghiệm | lời yêu cầu |
| 1 | Lực liên kết của cơ cấu khóa |
Tiêu chuẩn thử nghiệm: IEC 61300-2-6 Bước sóng thử nghiệm: 1310nm & 1550nm Đối với Đầu nối 1, tải: 215N ở 5 N/giây Thời lượng: 120 giây Vị trí tải: cách đầu cuối của đầu nối 0,2m |
Gặp gỡ trực tuyến Bàn 5 |
| 2 | Kiểm tra độ rung (hình sin) |
Tiêu chuẩn thử nghiệm: IEC61300-2-1 Bước sóng thử nghiệm: 1310nm & 1550nm Dải tần số: 5Hz đến 55 Hz Biến thiên tần số: 1 oct/phút Hướng rung: 30 phút theo mỗi hướng X, Y và Z Biên độ: 0,75mm |
Gặp gỡ trực tuyến Bàn 5
|
| 3 | Tải trọng bên |
Tiêu chuẩn thử nghiệm: IEC61300-2-42 Bước sóng thử nghiệm: 1310nm & 1550nm Đối với Đầu nối 1, tải: 50N Thời lượng: 1 giờ Vị trí tải: cách đầu cuối của đầu nối 0,5m |
Gặp gỡ trực tuyến Bàn 5
|
| 4 | Thử nghiệm thả rơi |
Tiêu chuẩn thử nghiệm: IEC61300-2-12 Phương pháp B Bước sóng thử nghiệm: 1310nm & 1550nm Chiều cao thả: 1m Số giọt: 10 |
Mặt trước và mặt sau gặp nhau Bảng 5
|
| 5 | Kiểm tra độ xoắn |
Tiêu chuẩn thử nghiệm: IEC61300-2-5 Bước sóng thử nghiệm: 1310nm & 1550nm Tải trọng kéo: 15N ở 1N/s Điểm ứng dụng tải kéo: 0,2m từ đầu cuối của đầu nối Thời gian thử nghiệm: 10 chu kỳ, ± 180° |
Gặp gỡ trực tuyến Bàn 5 |
| 6 | Uốn cong lặp lại |
Tiêu chuẩn thử nghiệm: IEC61300-2-44 Bước sóng thử nghiệm: 1310nm & 1550nm Đối với Đầu nối 1, tải: 15N, ± 90°, 50 chu kỳ Khoảng cách từ điểm tải: 0,2 m từ đầu cuối của đầu nối |
Gặp gỡ trực tuyến Bàn 5
|
| 7 | Độ bền đã được kiểm tra |
Tiêu chuẩn thử nghiệm: IEC61300-2-2 Bước sóng thử nghiệm: 1310nm & 1550nm Lặp lại thao tác cắm và rút phích cắm bằng bộ chuyển đổi: 500 lần Tốc độ chu kỳ: Thời gian mỗi lần cắm và rút không ít hơn 3 giây, cứ 25 lần cắm và rút thì ghi lại dữ liệu một lần Số lần vệ sinh: không quá 25 lần |
Mặt trước và mặt sau gặp nhau Bảng 5
|
Hiệu suất môi trường
| số seri | Dự án thí điểm | Tiêu chuẩn tham chiếu và phương pháp thử nghiệm | lời yêu cầu |
| 1 | Chu kỳ nhiệt độ |
Tiêu chuẩn thử nghiệm: IEC61300-2-22 Bước sóng thử nghiệm: 1310nm & 1550nm Nhiệt độ: -25°C~+65°C Thời gian giữ nhiệt độ cực đại: 1h Tốc độ thay đổi nhiệt độ: 1°C/phút Số chu kỳ: 12 chu kỳ |
Gặp gỡ trực tuyến Bàn 5 |
| 2 | Lão hóa ở nhiệt độ thấp |
Tiêu chuẩn thử nghiệm: IEC61300-2-17 Bước sóng thử nghiệm: 1310nm & 1550nm Nhiệt độ: -25°C Thời gian tiếp xúc: 96h Tỷ lệ lấy mẫu: ghi lại các giá trị ban đầu của độ suy hao chèn và độ suy hao phản hồi sau 2 giờ bảo quản ở nhiệt độ phòng, ghi lại các giá trị độ suy hao chèn và độ suy hao phản hồi sau mỗi 1 giờ sau khi đạt đến nhiệt độ thử nghiệm ổn định làm giá trị quy trình và ghi lại các giá trị độ suy hao chèn và độ suy hao phản hồi cuối cùng sau khi mẫu trở về nhiệt độ phòng trong 2 giờ sau khi quy trình nhiệt độ thấp kết thúc. |
Gặp gỡ trực tuyến Bàn 5 |
| 3 | Lão hóa ở nhiệt độ cao |
Tiêu chuẩn thử nghiệm: IEC61300-2-18 Bước sóng thử nghiệm: 1310nm & 1550nm Nhiệt độ: 75°C Thời gian tiếp xúc: 96h Tỷ lệ lấy mẫu: ghi lại giá trị ban đầu của độ suy hao chèn và độ suy hao phản hồi sau khi bảo quản ở nhiệt độ phòng trong 2 giờ, ghi lại giá trị độ suy hao chèn và độ suy hao phản hồi sau mỗi 6 giờ sau khi đạt đến nhiệt độ thử nghiệm ổn định và ghi lại giá trị cuối cùng của độ suy hao chèn và độ suy hao phản hồi sau khi mẫu trở về nhiệt độ phòng trong 2 giờ sau khi quá trình nhiệt độ cao kết thúc. |
Gặp gỡ trực tuyến Bàn 5 |
| 4 | Kiểm tra lão hóa độ ẩm cao |
Tiêu chuẩn thử nghiệm: IEC61300-2-19 Bước sóng thử nghiệm: 1310nm & 1550nm Nhiệt độ: 40°C Độ ẩm: 93% ± 5% Thời gian tiếp xúc: 96h Tỷ lệ lấy mẫu: ghi lại các giá trị ban đầu của suy hao chèn và suy hao phản hồi sau 2 giờ bảo quản ở nhiệt độ phòng, ghi lại các giá trị suy hao chèn và suy hao phản hồi sau mỗi 1 giờ kể từ khi bắt đầu thử nghiệm và ghi lại các giá trị suy hao chèn và suy hao phản hồi cuối cùng sau quá trình tuần hoàn. |
Gặp gỡ trực tuyến Bàn 5 Không có hư hỏng hoặc bất thường như nứt, đổi màu, kết tủa, v.v. |
| 5 | Kiểm tra khả năng chống nước |
Tiêu chuẩn thử nghiệm: IEC60529 IEC 61300-2-23 Phương pháp 2 Kiểm tra 1: Độ sâu nước: 5m, Đầu nối 1 ngâm trong nước, thời gian: đứng trong 7 ngày; Yêu cầu kiểm tra: quan sát rằng không có nước ngâm trong đầu nối; Kiểm tra 2: Kết nối Đầu nối 1 với hộp của bộ chuyển đổi, bơm áp suất không khí 20KPa vào hộp, thời gian: 15 phút; |
Không rò rỉ nước hoặc rò rỉ không khí |
Đóng gói (Cuộn màng mỏng và đóng gói bằng thùng carton)
Hình ảnh chỉ để tham khảo
