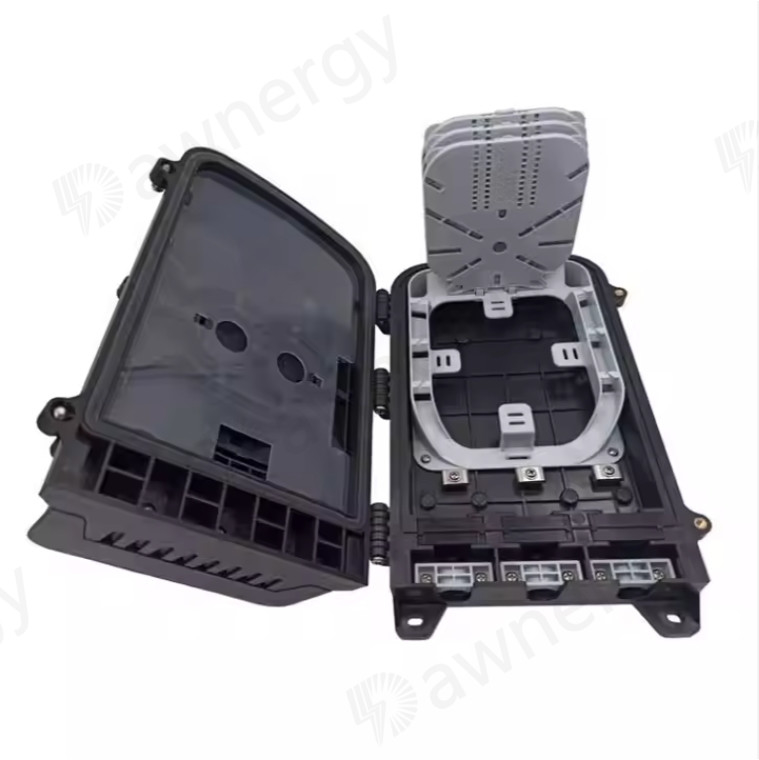

DA-FDB-16A2-PA-17 hộp phân phối sợi quang

DA-FDB-16A2-PA-17 hộp phân phối sợi quang

Hộp phân phối sợi quang của Dawnergy được sử dụng như là điểm kết thúc cho cáp cấp để kết nối với cáp thả trong hệ thống mạng truyền thông FTTx.phân phối có thể được thực hiện trong hộp này, và trong khi đó nó cung cấp bảo vệ và quản lý vững chắc cho xây dựng mạng FTTx.

Thích hợp cho bộ chia PLC loại Mini

Đặc điểm

• Toàn bộ cấu trúc đóng kín.
• Vật liệu: PP, chống ẩm, chống nước, chống bụi, chống lão hóa, mức độ bảo vệ lên đến IP65.
• Kẹp cho cáp cấp và cáp thả, nối sợi, cố định, lưu trữ, phân phối... vv tất cả trong một.
• Cáp, sợi dây và dây cáp vá đang chạy qua đường dẫn của riêng mình mà không làm phiền nhau, cài đặt bộ chia PLC loại vi mô, bảo trì dễ dàng.
• Bảng phân phối có thể được lật lên, cáp cấp có thể được đặt bởi cổng biểu hiện, dễ dàng cho bảo trì và lắp đặt.
• Lắp đặt cột hỗ trợ / tường, lắp đặt cáp trên không, phù hợp cho cả sử dụng trong nhà và ngoài trời.

Ứng dụng

• Mạng truy cập FTTH
• Mạng viễn thông
• Mạng khu vực địa phương

Thông số kỹ thuật

1. Thông số kỹ thuật môi trường

Nhiệt độ làm việc: -40°C ≈ + 85°C

Độ ẩm tương đối:≤85% ((+30°C)

Áp suất khí quyển:70KPa106Kpa

2. Thông số kỹ thuật chống sấm sét

• Thiết bị nối đất được cô lập với tủ, điện trở cô lập ít hơn 2 MΩ/500V (DC)
• Điện áp chịu đựng giữa thiết bị nối đất và tủ không dưới 3000V ((DC) /min, không đâm, không flashover

Đường dây cáp

(Hình 2)

Cài đặt

1Thiết bị gắn tường

Khoan 4 lỗ vào tường dựa trên kích thước trong bảng 1, đặt bu lông mở rộng Φ7.5 * 40, đặt hộp để phù hợp với các lỗ và sử dụng bu lông để buộc. (Hình 3)

2Thiết bị gắn trên cột

Thiết lập 1 bộ vòng tròn cột vào cột viễn thông (Hình 4)

3.Cấu trúc trên cao

Thắt hai cài đặt trên khung của đầu máy treo trên dây, và sau đó bóp, ngăn chặn các trường hợp rơi ra (Hình 5).

Hình 3 Thiết bị gắn tường Hình 4 Thiết bị gắn cột

Hình 5 Cấu trúc trên cao
