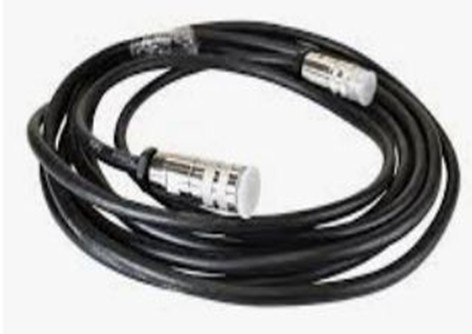

CABLE AISG2.0 RET CONTROL
1. Cấu trúc cáp
A. Cáp AlSG2.0 cho đầu nối điều khiển RET loại 1-AISGF-DB9
B. Cáp AlSG2.0 cho đầu nối điều khiển RET loại 2-AISGF-DB15 |
C. Cáp AlSG2.0 cho đầu nối điều khiển RET loại 3-AISGF-AISGM |
2. Mô tả hợp đồng
A. Cáp AlSG2.0 cho đầu nối điều khiển RET loại 1-AISGF-DB9
Đinh |
9PINDB9 nam |
8PINAISG nữĐơn giản IEC601309 |
1 |
màu đỏ |
màu đỏ |
2 |
/ |
/ |
3 |
màu xanh |
màu xanh |
4 |
màu đen |
/ |
5 |
màu xanh lá cây |
màu xanh lá cây |
6 |
/ |
màu đỏ |
7 |
/ |
màu đen |
8 |
/ |
/ |
9 |
màu đen |
/ |
B. Cáp AlSG2.0 cho đầu nối điều khiển RET loại 3-AISGF-AISGM
Đinh |
8PINAISGMbiaĐơn giản IEC601309 |
8PINAISG nữĐơn giản IEC601309 |
1 |
màu nâu |
màu nâu |
2 |
/ |
/ |
3 |
màu xanh |
màu xanh |
4 |
/ |
/ |
5 |
màu xanh lá cây |
màu xanh lá cây |
6 |
màu đỏ |
màu đỏ |
7 |
màu đen |
màu đen |
8 |
/ |
/ |
C. Cáp AlSG2.0 cho đầu nối điều khiển RET loại 2-AISGF-DB15
Ptrong |
15PIN DB15Nam giới |
Đinh |
8PIN AISG nữ thẳng IEC 601309 |
13 |
màu xanh |
3 |
màu xanh |
9 |
màu xanh lá cây |
5 |
màu xanh lá cây |
15 |
màu đỏ |
6 |
màu đỏ |
14 |
màu đen |
7 |
màu đen |
3. Thông số kỹ thuật
Các thông số |
Thông số kỹ thuật |
|
Sử dụng cho |
Điều chỉnh nghiêng điện của ăng-ten RET |
|
Nghị định thư |
AISG 2.0/AISG1.1 |
|
Kết nối A- Kết nối với RCU |
8pin nữ |
|
AISG Connector A Body Style |
Đơn giản |
|
Bộ kết nối AISG Tiêu chuẩn A |
IEC 601309 |
|
AISG Connector B- Kết nối với RRU |
8pin Male/9pin Male/ 15pin Male |
|
Sợi |
Xây dựng |
Cặp xoắn |
Khu vực cắt ngang của dây dẫn (mm2) |
≥ 0.185 |
|
Đường kính cách nhiệt dây (mm) |
≥ 0.93 |
|
Chiều kính áo khoác (mm) |
≥ 6.7 |
|
Chiều dài |
10m±1% |
4. Đặc điểm điện
Các thông số |
Thông số kỹ thuật |
Điện áp tối đa |
≥ 58V |
Chống điện áp |
≥ 500V
|
Khả năng trở ngại đặc trưng |
(100±20)Ω
|
Kháng tiếp xúc |
< 5mΩ |
Kháng cách nhiệt |
≥5MΩ· |
Lượng điện |
≥4A |
5. Đặc điểm môi trường
Các thông số |
Thông số kỹ thuật |
Phạm vi nhiệt độ |
-40°C +85°C |
Mờ muối trung tính |
> 48H |
Tiêu chuẩn môi trường |
RoHS |
Lớp bảo vệ sở hữu trí tuệ |
IP67 IEC60529 |
6. Thông tin đặt hàng
Mô tả |
Mô hình |
Cáp AlSG20 cho loại điều khiển RET1----AISGF-X X=Bộ kết nối DB9 / Bộ kết nối DB15 / Bộ kết nối AISGM (Cáp AISG2.0 chiều dài 10M Điều chỉnh nghiêng điện của ăng-ten có khả năng RET) |
Đơn vị xác định số lượng và số lượng máy bay (X=DB9/DB15/ AISGM)
|
- Mỗi AISG được dán nhãn bằng nhãn của nhà sản xuất và bao gồm các chi tiết sản phẩm chính như: tên nhà sản xuất, mô hình, số bộ phận, ngày sản xuất và đánh dấu tổng chiều dài.
