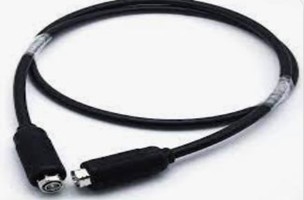

Cáp nhảy HCAHY(Z)-50-9 IP68 RoHS Siêu linh hoạt

Nguồn gốc	Trung Quốc
Hàng hiệu	Dawnergy

Chi tiết sản phẩm

loại cáp:

HCAHY (Z) -50-9 (1/2 "Siêu linh hoạt)

Lớp bảo vệ IP:

IP68

RoHS:

RoHS 2011/65/EU

Làm nổi bật:

Cáp nhảy IP68

Dây nối tuân thủ RoHS

Đuôi ngựa siêu linh hoạt

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1000

Thời gian giao hàng

5-8 ngày làm việc

Điều khoản thanh toán

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Mô tả sản phẩm

Cáp nhảy Dawnergy

Thuộc tính sản phẩm

Thuộc tính	Giá trị
Loại cáp	HCAHY (Z) -50-9 (1/2 "siêu linh hoạt)
Lớp bảo vệ IP	IP68
Rohs	Rohs 2011/65/EU

Mô tả sản phẩm

Kết cấu

Cáp nhảy, 7/16 đầu nối nam nam 7/16 với đôi giày cao su chống thấm nước
Cáp nhảy, vòng kết nối nam, 4-16 nam, 7-16 nam (L-loại) với đôi giày cao su không thấm nước
Cáp nhảy, 4,3/10 nam -7/16 Đầu nối thẳng nam với giày cao su chống thấm nước
Cáp nhảy, 4,3/10 nam-4,3/10 đầu nối thẳng nam với giày cao su chống thấm nước

Thông số kỹ thuật cáp

Tham số	Đặc điểm kỹ thuật
Loại cáp	HCAHY (Z) -50-9 (1/2 "siêu linh hoạt)
Vật liệu dây dẫn cáp bên trong	Dây nhôm bằng đồng
Điện môi	Bọt vật lý pe
Vật liệu dây dẫn bên ngoài	Ống đồng
Áo khoác	PE đen / Low khói Halogen không chứa lửa IEC 60754-1: 2011
Đường kính áo khoác	≥13,1mm
Cân nặng	166 g/m (tất cả các loại)
Lớp bảo vệ IP	IP68 IEC 60529: 2001
Bán kính uốn tối thiểu	1 vòng ≤ 25 nhiều vòng ≤ 35

Đặc điểm điện

Tham số	Đặc điểm kỹ thuật
Đặc điểm trở kháng	50 ± 2 ohm
Tần số hoạt động	≥ 8,8 (GHz)
Điện áp tối đa	≥ 16 (kW)
Điện áp giữa dây dẫn bên trong và bên ngoài (V)	≥ 2500
Mất chèn 6M jumper @900/1800/2600MHz	0.75/1.05/1.40
Mất chèn 10m jumper @900/1800/2600MHz	≤1,18/1.67/2.27
Vswr	@DC-2200 MHz 1.10 @2200-2700 MHz 1,15 @2700-3800 MHz 1,18
Dynamic PIM (IM3) IEC 62037 (DBC) @700/900/1800/2600MHz	Với tiêu chuẩn đầu nối jumper 7/16 DIN ≤-159dBC Với tiêu chuẩn đầu nối nhảy 4.3-10 ≤-162dBC
Điện trở cách điện	≥5000mΩ

Đặc điểm cơ học

Tham số	Đặc điểm kỹ thuật
Bán kính uốn tối thiểu	1 vòng ≤ 25 nhiều vòng ≤ 35
Lớp bảo vệ IP	IP68 IEC 60529: 2001

Đặc điểm môi trường

Tham số	Đặc điểm kỹ thuật
Phạm vi nhiệt độ	-40 +85
Sương mù muối trung tính	IEC 60068-2-11 (48h)
Rung động	IEC 60068-2-6
Nhiệt độ ẩm, trạng thái ổn định	IEC 60068-2-3
Rohs	Rohs 2011/65/EU
Kháng UV	IEC-60068-2-5

Thông tin đặt hàng

Sự miêu tả	Mã sản phẩm	Trọng lượng (g)
Cáp nhảy, 7/16 đầu nối nam nam 7/7/16 với đôi giày cao su chống nước dài 6m	DA-JPC-7.16M STC -7/16M STC-6M	1080 ± 20
Cáp nhảy, 7/16 đầu nối nam nam 7/7/16 với đôi giày cao su chống nước dài 10m	DA-JPC-7.16M STC -7/16M STC-10M	1750 ± 20
Cáp nhảy, vòng kết nối 4,3-10 nam, 7-16 góc nam (loại L) với đôi giày cao su chống thấm chiều dài 6m	DA-JPC-4.3-10M STC-7/16M AGC-6M	1095 ± 20
Cáp nhảy, 4,3-10 nam thẳng, 7-16 góc nam (loại L) với đôi giày cao su không thấm nước dài 10m	DA-JPC-4,3-10M STC-7/16M AGC-10M	1760 ± 20
Cáp nhảy, 4,3/10 nam -7/16 Đầu nối thẳng nam với đôi giày cao su chống nước dài 6m	DA-JPC-4.3-10M STC-7/16M STC-6M	1070 ± 20
Cáp nhảy, 4,3/10 nam -7/16 Đầu nối thẳng nam với đôi giày cao su chống nước dài 10m	DA-JPC-4.3-10M STC-7/16M STC-10M	1740 ± 20
Cáp nhảy, 4,3/10 nam-4,3/10 đầu nối thẳng nam với đôi giày cao su chống nước dài 6m	DA-JPC-4.3-10M STC-4.3-10M STC -6m	1060 ± 20
Cáp nhảy, 4,3/10 nam-4,3/10 đầu nối thẳng nam với đôi giày cao su chống nước dài 10m	DA-JPC-4.3-10M STC-4.3-10M STC -10M	1730 ± 20

Mỗi jumper được dán nhãn với nhãn hiệu của nhà sản xuất và bao gồm các chi tiết sản phẩm chính như: tên nhà sản xuất, mô hình, số phần, ngày sản xuất và tổng chiều dài.
