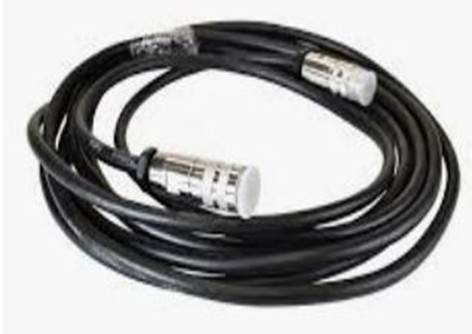

Cáp điều khiển AISG 2.0 RET để điều chỉnh độ nghiêng của ăng-ten

Nguồn gốc	Trung Quốc
Hàng hiệu	Dawnergy

Chi tiết sản phẩm

Sử dụng cho:

Điều chỉnh độ nghiêng của ăng-ten hỗ trợ ret

giao thức:

AISG 2.0/AISG1.1

Đầu nối A - Kết nối với RCU:

8PIN Nữ

Làm nổi bật:

Cáp điều khiển AISG 2.0 RET

cáp điều chỉnh nghiêng ăng-ten

Cáp RET để điều khiển ăng-ten

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1000

Thời gian giao hàng

5-8 ngày làm việc

Điều khoản thanh toán

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Mô tả sản phẩm

CABLE AISG2.0 RET CONTROL

Đặc điểm sản phẩm

Thuộc tính	Giá trị
Sử dụng cho	Điều chỉnh nghiêng điện của ăng-ten RET
Nghị định thư	AISG 2.0/AISG1.1
Kết nối A- Kết nối với RCU	8pin nữ

Mô tả sản phẩm

CABLE AISG2.0 RET CONTROL

1. Cấu trúc cáp

A. Cáp AISG2.0 cho đầu nối điều khiển RET loại 1-AISGF-DB9

B. Cáp AISG2.0 cho đầu nối điều khiển RET loại 2-AISGF-DB15

C. Cáp AISG2.0 cho hệ thống điều khiển RET loại 3-AISGF-AISGM Connector

2. Mô tả đầu nối

A. Cáp AISG2.0 cho đầu nối điều khiển RET loại 1-AISGF-DB9

Đinh	9PIN DB9 nam	8PIN AISG Phụ nữ thẳng IEC 601309
1	màu đỏ	màu đỏ
3	màu xanh	màu xanh
5	màu xanh lá cây	màu xanh lá cây
6	/	màu đỏ
7	/	màu đen
4, 8, 9	màu đen	/
2	/	/

B. Cáp AISG2.0 cho đầu nối điều khiển RET loại 3-AISGF-AISGM

Đinh	8PIN AISG Đàn ông thẳng IEC 601309	8PIN AISG Phụ nữ thẳng IEC 601309
1	màu nâu	màu nâu
3	màu xanh	màu xanh
5	màu xanh lá cây	màu xanh lá cây
6	màu đỏ	màu đỏ
7	màu đen	màu đen
2, 4, 8	/	/

C. Cáp AISG2.0 cho đầu nối điều khiển RET loại 2-AISGF-DB15

Pin (DB15)	15PIN DB15 nam	Pin (AISG)	8PIN AISG Phụ nữ thẳng IEC 601309
13	màu xanh	3	màu xanh
9	màu xanh lá cây	5	màu xanh lá cây
15	màu đỏ	6	màu đỏ
14	màu đen	7	màu đen

3Các thông số kỹ thuật

Các thông số	Thông số kỹ thuật
Sử dụng cho	Điều chỉnh nghiêng điện của ăng-ten RET
Nghị định thư	AISG 2.0/AISG1.1
Kết nối A- Kết nối với RCU	8pin nữ
AISG Connector A Body Style	Đơn giản
Bộ kết nối AISG Tiêu chuẩn A	IEC 601309
AISG Connector B- Kết nối với RRU	8pin Male/9pin Male/ 15pin Male
Xây dựng dây	Cặp xoắn
Khu vực cắt ngang của dây dẫn (mm2)	≥ 0.185
Đường kính cách nhiệt dây (mm)	≥ 0.93
Chiều kính áo khoác (mm)	≥ 6.7
Chiều dài	10m±1%

4Tính năng điện

Các thông số	Thông số kỹ thuật
Điện áp tối đa	≥ 58V
Chống điện áp	≥ 500V
Khả năng trở ngại đặc trưng	(100±20) Ω
Kháng tiếp xúc	< 5mΩ
Kháng cách nhiệt	≥5MΩ*
Lượng điện	≥4A

5Đặc điểm môi trường

Các thông số	Thông số kỹ thuật
Phạm vi nhiệt độ	-40°C +85°C
Mờ muối trung tính	> 48H
Tiêu chuẩn môi trường	RoHS
Lớp bảo vệ sở hữu trí tuệ	IP67 IEC60529

6Thông tin đặt hàng

Mô tả	Mô hình
Cáp AISG20 cho loại điều khiển RET1----AISGF-X X=DB9 Connector/DB15 Connector/AISGM Connector (Cáp AISG2.0 chiều dài 10M Điều chỉnh nghiêng điện của ăng-ten có khả năng RET)	DA-AISG20-10-AISG-DB-X (X=DB9/DB15/AISGM)

Mỗi AISG được dán nhãn bằng nhãn của nhà sản xuất và bao gồm các chi tiết sản phẩm chính như: tên nhà sản xuất, mô hình, số bộ phận, ngày sản xuất và đánh dấu tổng chiều dài.
